รายละเอียดสินค้า:
|
| ประเภท: | เบรกเกอร์สุญญากาศ | แรงดันไฟฟ้า: | 12KV |
|---|---|---|---|
| จำนวนเฟส: | 3 | ความถี่: | 50 / 60Hz |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
| แสงสูง: | AC60Hz VCB Circuit Breaker,สวิตช์ VCB Circuit Breaker,Three Phase สวิตช์ VCB |
||

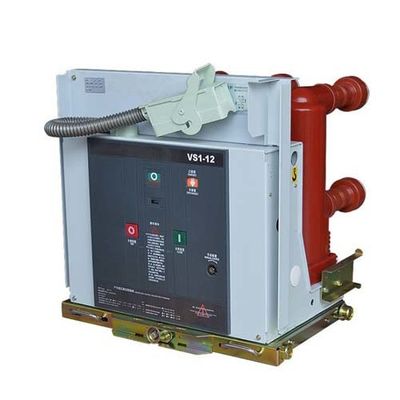

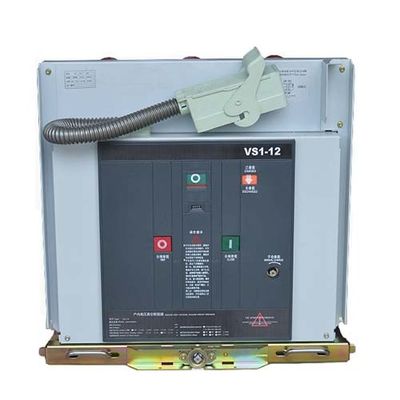

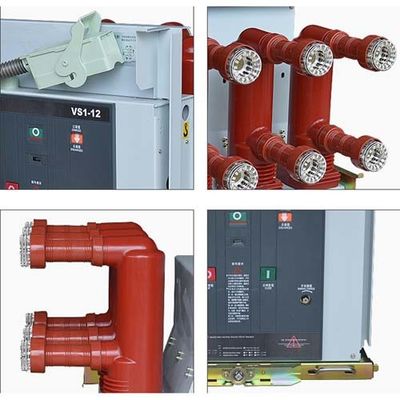

สามเฟส AC60Hz สวิตช์ VCB Circuit Breaker
การแนะนำสินค้า

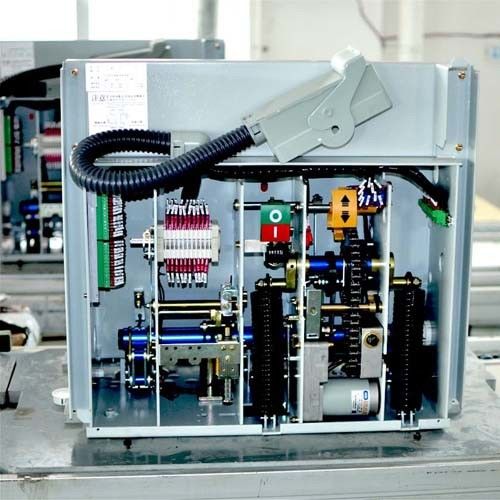

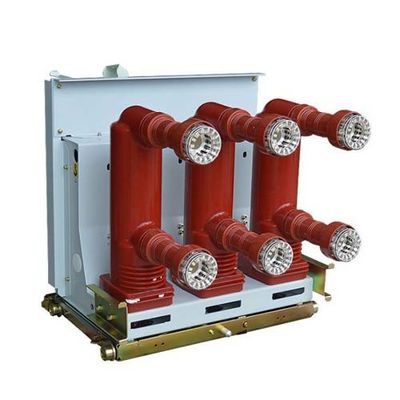

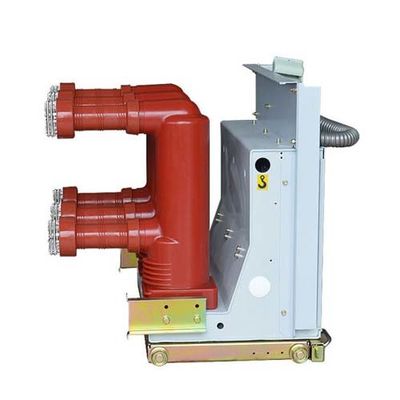

เสาแบบฝัง VS1-Seriesเบรกเกอร์สูญญากาศสามารถใช้ได้กับสวิตช์ภายในอาคาร 12kV, AC 50Hz สามเฟสและสามารถใช้เป็นหน่วยป้องกันและควบคุมสำหรับอุปกรณ์สถานีย่อยหม้อแปลงในโรงงานอุตสาหกรรมและเหมืองแร่ด้วยการออกแบบโมดูลาร์และเฟรมอิสระสำหรับกลไกการทำงานของสปริงเบรกเกอร์ VS1-Series สามารถทำงานกับ KYN28 ชุดกลางและสวิตช์คงที่เบรกเกอร์เหล่านี้อาจมีการติดตั้งแบบตายตัวและการประกอบกับรถบรรทุกเป็นหน่วยรถลาก
เงื่อนไขการบริการปกติ
| ระดับความสูง | ≤ 1,000 ม | |
| อุณหภูมิโดยรอบ | สูงสุด | + 40 ℃ |
| นาที | -15 ℃ | |
|
ความชื้นแวดล้อม: ความชื้นเฉลี่ยสูงสุด |
24 ชั่วโมง≤95% | |
| 1 เดือน≤90% | ||
| แรงดันไอน้ำสูงสุด | 24 ชั่วโมง≤2.2kpa | |
| 1 เดือน≤1.8kpa | ||
รังสีดวงอาทิตย์มีความสำคัญเล็กน้อยการสั่นสะเทือนจากด้านนอกของสวิตช์เกียร์และเกียร์ควบคุมมีเล็กน้อยอากาศโดยรอบไม่มีมลพิษที่ชัดเจนของควันฝุ่นก๊าซที่มีฤทธิ์กัดกร่อนหรือติดไฟได้ไอน้ำหรือหมอกควัน
VS1 พารามิเตอร์ทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | ||||||
| 1 | แรงดันไฟฟ้า | KV | 24 ธ.ค. | ||||||
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50 | ||||||
| 3 |
ระดับฉนวนกันความร้อน |
ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rms) |
KV |
42 (เฟสต่อเฟสเฟสสู่ดิน) 48 (ข้ามระยะแยก) |
|||||
| แรงกระตุ้นของแสงทนต่อแรงดันไฟฟ้า (สูงสุด) |
75 (เฟสต่อเฟสเฟสสู่ดิน) 85 (ข้ามระยะแยก) |
||||||||
|
4 |
จัดอันดับในปัจจุบัน |
ก |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | พ.ศ. 2543 | ||||||
| พ.ศ. 2543 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | จัดอันดับกระแสไฟฟ้าลัดวงจร |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | ทนต่อกระแสไฟฟ้าได้ในเวลาสั้น ๆ | 20 | 25 | 31.5 | 40 | ||||
| 7 | จัดอันดับกระแสไฟฟ้าลัดวงจร | 50 | 63 | 80 | 100 | ||||
| 8 | คะแนนสูงสุดทนต่อปัจจุบัน | 50 | 63 | 80 | 100 | ||||
| 9 | จัดอันดับระยะเวลาของการลัดวงจร | s | 4 | ||||||
| 10 | ลำดับการดำเนินงานที่ได้รับการจัดอันดับ | O-0.3sO / C-180s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | เวลาทำลายของกระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับ | ครั้ง | 30/20 ครั้ง (40KA) | ||||||
| 12 | ความอดทนทางกล | Ops | 20000 | ||||||
| 13 | จัดอันดับธนาคารตัวเก็บประจุตัวเดียวทำลายกระแส |
ก |
630 | ||||||
| 14 | จัดอันดับธนาคารตัวเก็บประจุแบบ back-to-back ทำลายกระแส | 400 | |||||||
| 15 | ความผิดพลาดของ Double-earth ทำลายปัจจุบัน | 27.4 | |||||||
| 16 | การกัดเซาะหน้าสัมผัสสูงสุดที่อนุญาต |
มม |
3 | ||||||
| 17 | ช่องว่างระหว่างผู้ติดต่อที่เปิดอยู่ | 10 ± 1 | |||||||
| 18 | มากกว่าจังหวะ | 3.5 ± 0.5 | |||||||
| 19 | การเปิดและปิดแบบ 3 เฟสแบบไม่พร้อมกัน |
นางสาว
|
≤2 | ||||||
| 20 | ระยะเวลาตีกลับของการปิดการติดต่อ | ≤2 | |||||||
| 21 | ความเร็วในการทำลายเฉลี่ย (ทำลายทันที 6 มม.) |
นางสาว
|
1.1 ± 0.2 | ||||||
| 22 | ความเร็วในการทำเฉลี่ย | 0.8 ± 0.2 | |||||||
| 23 | ทำเวลา |
นางสาว
|
≤100 | ||||||
| 24 | ทำลายเวลา | ≤50 | |||||||
|
25 |
ความต้านทานของวงจรหลักแต่ละเฟส |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤ 45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥ 2500A | ≤25 | ||||||||
| 26 | ติดต่อทำลายแอมพลิจูดตีกลับ | มม | ≤2 | ||||||
|
27 |
แรงดันไฟฟ้าที่ใช้งานได้ | แรงดันไฟฟ้าที่ใช้งานได้ (V) AC / DC |
วี |
24 * | 110 | 220 | |||
| ขอบเขตของแรงดันไฟฟ้าในการทำงานปกติ | การเปิด: แรงดันไฟฟ้า 65% -120% ในกรณีที่แรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้าที่กำหนด 30% ไม่อนุญาตให้ทำการเปิด | ||||||||
| 28 | แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | วี | AC110 / 220, DC110 / 220 | ||||||
| 29 | เวลาเก็บพลังงาน | s | ≤15 | ||||||
