รายละเอียดสินค้า:
|
| ชื่อ: | ตัวบ่งชี้ความผิดพลาดเหนือศีรษะ | แบบ: | ตัวบ่งชี้ข้อผิดพลาดประเภท JYL-KK |
|---|---|---|---|
| คะแนนแรงดันไฟฟ้า: | 6-35kv | โหมดการทำงาน: | อัตโนมัติ |
| แสงสูง: | 35kV Overhead Fault Indicator,6kV Overhead Fault Indicator,Overhead line Fault Indicator |
||

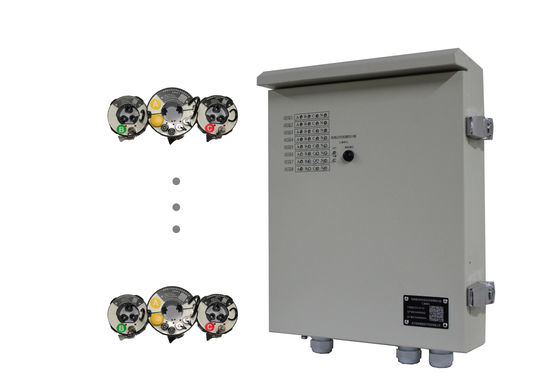

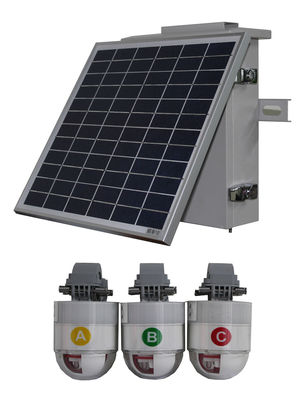

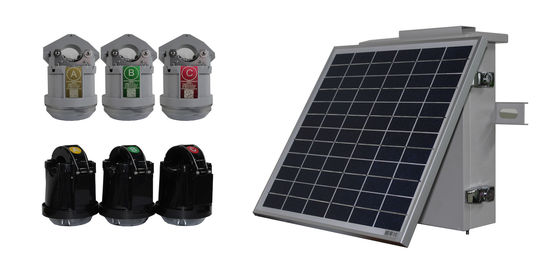

JYL-KK Type 6-35kV ตัวบ่งชี้ความผิดพลาดเหนือศีรษะ
การแนะนำสินค้า
อุปกรณ์ตรวจสอบออนไลน์ของตู้เครือข่ายแบบวงแหวนส่วนใหญ่เหมาะสำหรับการเปลี่ยนแปลงอัตโนมัติของตู้เครือข่ายวงแหวนแบบดั้งเดิมและสวิตช์เกียร์ในขณะที่ตระหนักถึงฟังก์ชั่นการส่งสัญญาณระยะไกลสองฟังก์ชัน (การส่งสัญญาณระยะไกลการวัดทางไกล) ตรวจจับและค้นหาตำแหน่งของไฟฟ้าลัดวงจรและความผิดปกติของสายดินในเวลาเดียวกันลดระยะเวลาและขอบเขตของไฟฟ้าดับไม่เพียง แต่มีความสำคัญต่อการปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ แต่ยังเป็นเทคโนโลยีที่ขาดไม่ได้สำหรับการสร้างกริดอัจฉริยะ
ข้อดี
สุ่มตัวอย่างอัลกอริธึมการสังเคราะห์กระแสซีเควนซ์ที่เป็นศูนย์ยกเลิกการออกแบบหม้อแปลงซีเควนซ์แบบดั้งเดิมการสังเคราะห์กระแสซีเควนซ์ศูนย์โดยการตรวจจับลำดับเฟสเพื่อระบุความผิดปกติของเฟสเดียวและแก้ไขสถานการณ์ที่ไม่สะดวกในการติดตั้งได้อย่างมีประสิทธิภาพ หม้อแปลงลำดับศูนย์
5A ที่ขับเคลื่อนด้วยตัวเองหน่วยซื้อใช้วัสดุที่มีการซึมผ่านของแม่เหล็กสูง CT รวมกับการออกแบบระบบพลังงานต่ำเพื่อให้แน่ใจว่า 5A ในปัจจุบันหลักบรรลุการทำงานเต็มรูปแบบโดยไม่ต้องใช้แบตเตอรี่เพิ่มความน่าเชื่อถือ
แทนที่จะใช้รูปแบบการจ่ายพลังงานแบตเตอรี่แบบใช้ครั้งเดียวแบบเดิมสถาปัตยกรรมพลังงานสามระดับของแหล่งจ่ายไฟ CT ตัวเก็บประจุซุปเปอร์คาปาซิเตอร์และแบตเตอรี่ลิเธียมแบบไม่ชาร์จซ้ำได้ถูกนำมาใช้เพื่อรับประกันการทำงานที่เชื่อถือได้ของอุปกรณ์
หม้อแปลงกระแสไฟฟ้าสำหรับการตรวจจับสนามไฟฟ้าในปัจจุบันและพื้นดินมีความเป็นเชิงเส้นที่ดีของข้อมูลการทดสอบและไม่ได้รับผลกระทบจากเส้นผ่านศูนย์กลางของเส้นลวดจึงรับประกันความแม่นยำในการทดสอบ
ชุดรวบรวมระบุความล้มเหลวทั้งในพื้นที่และจากส่วนกลางทำให้ไม่จำเป็นต้องติดตั้งแผงจอแสดงผลในทุกช่วงเวลา
CT เปิดพลังงานทำจากวัสดุป้องกันสนิมและป้องกันการกัดกร่อนเสริมด้วยกระบวนการตัดระดับสูงเพื่อให้แน่ใจว่าสภาพแวดล้อมภายนอกให้พลังงานเพียงพอสำหรับอุปกรณ์
ทั้งชุดรวบรวมและชุดจัดซื้อสามารถควบคุมได้จากระยะไกลและแบบไร้สาย
พารามิเตอร์ทางเทคนิค
| สิ่งของ | พารามิเตอร์ | |
|
แอปพลิเคชัน |
แรงดันไฟฟ้า | 6 ～ 35kV |
| วิธีการต่อสายดินที่เป็นกลาง | มีวิธีการต่อสายดินที่หลากหลาย | |
| ประเภทสายไฟ | ฉนวนเหนือศีรษะและสายเปลือย 35 มม. ～ 300 มม. ² | |
|
แหล่งจ่ายไฟของชุดรวบรวม |
กำลังหลัก | PT / CT |
| พลังงานสำรอง |
แบตเตอรี่แบบชาร์จไฟได้: แบตเตอรี่ลิเธียมเหล็กฟอสเฟตหรือแบตเตอรี่ตะกั่วกรดคอลลอยด์ขึ้นอยู่กับความจำเป็น การออกแบบฮาร์ดแวร์ทั้งหมดเข้ากันได้กับทั้งสองอย่าง |
|
|
แหล่งจ่ายไฟที่ได้มา |
กำลังหลัก | Line self-powered (5A full-function operation) |
| พลังงานสำรอง | แบตเตอรี่ลิเธียมแบบใช้แล้วทิ้ง 3.6V, 8.5Ah | |
| ระยะเวลาของแบตเตอรี่ซุปเปอร์คาปาซิเตอร์> 12 ชั่วโมง | ||
| การกระจายพลังงานแบบคงที่ | หน่วยการได้มา | ≤40uA |
| หน่วยรวบรวม | ≤0.2VA | |
| ความแม่นยำของ Telemetry | ปัจจุบัน |
0 ～ 200A ความแม่นยำในการวัด: ± 2A 200A ～ 600A ความแม่นยำในการวัด: ± 1% |
| ความถี่ในการสุ่มตัวอย่าง | 4096 เฮิร์ต | |
| การตรวจจับข้อผิดพลาด | ประเภทข้อบกพร่องที่รับรู้ได้ | การลัดวงจรระหว่างเฟสการต่อลงดินเฟสเดียวต่างๆ |
| ความผิดพลาดทันทีและความผิดพลาดถาวร | ||
| เวลาในการรับรู้ขั้นต่ำในการรับรู้ | 0.2 วินาที | |
|
การแสดงสถานะบรรทัด |
บ่งชี้ | LED สว่าง |
| เวลากระพริบหลังจากไฟดับ | ＞ 2000 ชม | |
| วิธีการรีเซ็ตข้อผิดพลาด | ตั้งเวลารีเซ็ตอัตโนมัติได้ตั้งแต่ 1 ถึง 48 ชั่วโมง | |
| รีเซ็ตอัตโนมัติเปิดเครื่องและรีเซ็ตด้วยตนเองจากระยะไกล | ||
|
การสื่อสารในท้องถิ่น |
ย่านความถี่ | 430 ～ 480MHz |
| สื่อกลางการสื่อสาร | ใยแก้วนำแสงพลาสติก | |
| ระยะการสื่อสาร | ＞ 20 ม | |
| คุณสมบัติทางกล | น้ำหนัก | ＜2 กก |
| ระดับการป้องกัน | หน่วยรับ IPX7； ชุดรวบรวม IPX5 | |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ | -40 ℃ ～ 70 ℃ 10% ~ |
| ความชื้น | 100% | |
| อายุการใช้งาน | ปฏิบัติการ | ＞ 8 ปี |
| เวลาที่ปราศจากความล้มเหลว (โดยเฉลี่ย) |
MTBF≥70000ชม |
|
