รายละเอียดสินค้า:
|
| ประเภท: | น้ำมัน | วิทยุ: | 10 / 0.4KV |
|---|---|---|---|
| ความจุ: | 30-1600KVA | ความถี่: | 50 / 60Hz |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
| แสงสูง: | หม้อแปลงแช่น้ำมัน 500KVA,หม้อแปลง GB / T1094 200 kva,หม้อแปลง KNKONG 500 kva |
||

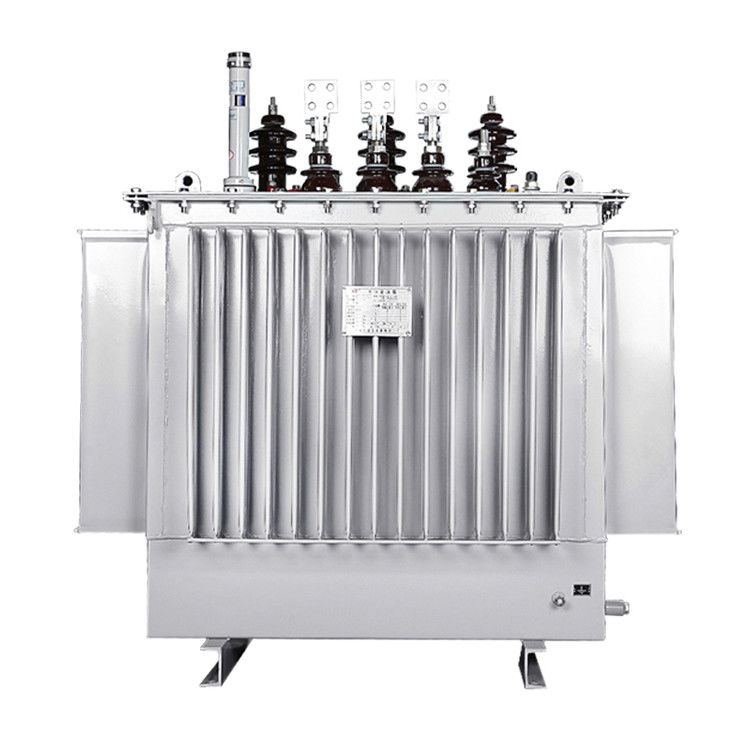

KNKONG GB / T1094 200KVA 500KVA หม้อแปลงไฟฟ้าแบบแช่น้ำมัน
S11 หม้อแปลงแช่น้ำมัน
การแนะนำสินค้า
มาตรฐานผลิตภัณฑ์
GB1094.1-2013 กฎทั่วไปสำหรับหม้อแปลงไฟฟ้า
GB1094.2-2013 อุณหภูมิของหม้อแปลงไฟฟ้าเพิ่มขึ้น
GB1094.3-2003 ระดับฉนวนและการทดสอบฉนวนของหม้อแปลงไฟฟ้า
GB1094.5-2008 หม้อแปลงไฟฟ้าทนต่อความสามารถในการลัดวงจร
GB / T1094.10-2003 หม้อแปลงไฟฟ้า - ตอนที่ 10: การกำหนดระดับเสียง
GB / T25446-2010 พารามิเตอร์และข้อกำหนดทางเทคนิคของหม้อแปลงไฟฟ้าระบบกระจายแกนผสมอสัณฐานแช่น้ำมัน
เงื่อนไข
1. สภาพแวดล้อมปกติ: ระดับความสูงไม่เกิน 1,000 เมตร;
2. อุณหภูมิแวดล้อมสูงสุด +40 ° C ต่ำสุด -25 ° C;
3. เงื่อนไขสำหรับสภาพแวดล้อมพิเศษ: ความสูงมากกว่า 1,000 เมตร;
4. อุณหภูมิแวดล้อมสูงสุด +40 ° C ต่ำสุด -45 ° C(คำอธิบายโดยละเอียดเมื่อสั่งซื้อ);
5. สถานที่ติดตั้ง: ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนไม่มีสิ่งสกปรกที่ชัดเจน
หมายเหตุ: ตามเงื่อนไขที่ตกลงเพื่อจัดหาผลิตภัณฑ์ให้กับผู้ใช้ภายใต้เงื่อนไขการใช้งานพิเศษ
คุณสมบัติโครงสร้าง
แกนเหล็ก:วัสดุแม่เหล็กของแกนเหล็กใช้โลหะผสมอสัณฐานเนื่องจากโลหะผสมอสัณฐานไม่มีโครงสร้างผลึกและมีลักษณะแม่เหล็กอ่อนพื้นที่ของห่วงฮิสเทรีซิสจึงแคบมากการทำให้เป็นแม่เหล็ก
พลังงานมีขนาดเล็กความต้านทานไฟฟ้าสูงและการสูญเสียกระแสไหลวนมีขนาดเล็กดังนั้นจึงใช้การสูญเสียที่ไม่มีโหลดและกระแสไฟฟ้าไม่โหลดของหม้อแปลงที่ทำจากวัสดุนี้ต่ำมาก.แกนกลางประกอบด้วยเฟรมหลักสี่เฟรมที่แยกจากกันในระนาบเดียวกัน
เพื่อสร้างประเภทสามเฟสห้าคอลัมน์ต้องได้รับการอบอ่อนและต้องมีข้อต่อขวางที่มีรูปร่างหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้า
ม้วน:นอกเหนือจากการใช้ขดลวดแรงดันต่ำ (160kVA หรือน้อยกว่า) กับตัวนำทองแดงแล้วโครงสร้างทรงกระบอกที่ทำจากฟอยล์ทองแดงยังใช้โดยทั่วไปขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกหลายชั้นเพื่อปรับสมดุลการกระจายแอมแปร์ที่คดเคี้ยวและการรั่วไหลของฟลักซ์แม่เหล็กขดลวดแรงดันสูงและแรงดันต่ำถูกพันเข้าด้วยกันกับอุปกรณ์ดึงลวดเพื่อสร้างขดลวดสี่เหลี่ยมและขดลวดจะแข็งตัวโดยการกดร้อนและการสร้างเพื่อเพิ่มความแข็งแรงเชิงกลของขดลวดและความสามารถในการทนต่อไฟฟ้าลัดวงจร
ถังน้ำมัน:ใช้โครงสร้างลูกฟูกแบบปิดผนึกที่สวยงามและไม่ต้องบำรุงรักษาผ่านเทคโนโลยีการผลิตถังน้ำมันขั้นสูงได้รับความกดดันอย่างเข้มงวด ..
ข้อมูลทางเทคนิคหลักของหม้อแปลงน้ำมัน 10KV-S11
| ความจุสูงสุด (KVA) |
สูง แรงดันไฟฟ้า (KV) |
แตะ พิสัย |
ต่ำ แรงดันไฟฟ้า (KV) |
ความถี่ (เฮิร์ตซ์) |
การเชื่อมต่อ สัญลักษณ์ |
ไม่มีการสูญเสียโหลด (W) |
การสูญเสียโหลด (W) |
ไม่มีกระแสโหลด (%) |
ระดับเสียง (เดซิเบล) |
ไฟฟ้าลัดวงจร ความต้านทาน (%) |
วัด ก x ข (มม. x มม.) |
ขนาด L * W * H (มม.) |
น้ำหนัก (กิโลกรัม) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5% ± 2X 2. 5% |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | พ.ศ. 2160 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1,000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | พ.ศ. 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | พ.ศ. 2183 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 |
3430 |
