รายละเอียดสินค้า:
|
| วัสดุ: | สีเทา | แรงดันไฟฟ้า: | 36kV |
|---|---|---|---|
| ปัจจุบัน: | 630A 1250A 2000A | ความถี่: | 50 / 60Hz |
| โรงงาน: | KNKONG | OEM / ODM: | ที่มีจำหน่าย |
| แสงสูง: | MV Metal Clad สวิตช์,MV Metal Clad สวิตช์,KYN61A 36KV สวิตช์ |
||
การแนะนำสินค้า

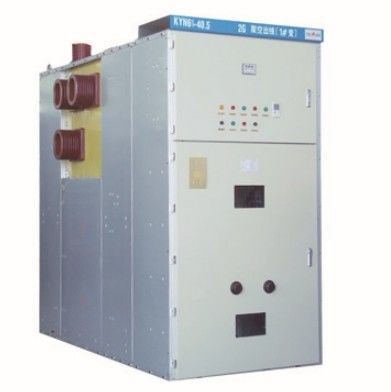

KYN61-40.5 สวิตช์เกียร์แบบโลหะ 3P AC 50Hz แรงดันไฟฟ้า 40.5kV เหมาะสำหรับโรงไฟฟ้าสถานีย่อยและการจ่ายพลังงานให้กับโรงงานอุตสาหกรรมและเหมืองแร่การขนส่งทางรถไฟเป็นการยอมรับและการกระจายพลังงานไฟฟ้าและการดำเนินการควบคุมการป้องกันและการตรวจสอบฟังก์ชันของวงจรรูปแบบยูทิลิตี้มีข้อดีของการทำงานที่ยืดหยุ่นประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้อายุการใช้งานยาวนานการบำรุงรักษาที่สะดวก
KNY61-60.5 สามารถติดตั้ง ABB / Schneider / Knkong series 40.5KV VCB
สภาพแวดล้อมการบริการ:
ก) อุณหภูมิอากาศ: -25 ℃ ~ + 40 ℃
b) ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%;ความชื้นเฉลี่ยรายวัน 90%
c) ระดับความสูง 2500 ม
ง) อากาศโดยรอบไม่มีมลพิษจากก๊าซที่มีฤทธิ์กัดกร่อนและไวไฟไอ ฯลฯ
จ) ไม่มีการสั่นไหวอย่างรุนแรงบ่อยครั้ง
ข้อมูลทางเทคนิค
| รายการ | หน่วย | ข้อมูล | |
| แรงดันไฟฟ้า | KV | 40.5 | |
| ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50 | |
| จัดอันดับในปัจจุบัน | ก | 1250,1600,2000 | |
| จัดอันดับลัดวงจรทำลายปัจจุบัน | KA | 25,31.5 | |
| การจัดอันดับทำให้ปัจจุบัน (สูงสุด) | KA | 63,80 | |
| 4s เสถียรภาพทางความร้อนในปัจจุบัน | KA | 25,31.5 | |
| กระแสไฟฟ้าที่ได้รับการจัดอันดับ (สูงสุด) | KA | 63,80 | |
| ระดับฉนวนกันความร้อน | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rms) | KV | 95 |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | KV | 185 | |
| แรงดันไฟฟ้าความถี่ไฟฟ้า 1 นาทีข้ามช่องว่างเปิด (rms) | KV | 118 | |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าข้ามช่องว่างเปิด (สูงสุด) | KV | 215 | |
| ชั้นป้องกันสิ่งที่ส่งมา |
สิ่งที่ส่งมา IP4X, ระหว่างช่อง IP2X |
||
| ขนาดตู้ (กว้าง * ลึก * สูง) | มม | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| ประเภทของ Circuit Breaker | VCB: ZN85-40.5 SF6 เซอร์กิตเบรกเกอร์ |
||
* หมายเหตุ: สวิตช์สั่งซื้อควรให้ SLD (Single-line diagram) โดยลูกค้า
ลักษณะส่วนประกอบหลัก:
VS1-40.5 เบรกเกอร์สูญญากาศในร่ม
แรงดันไฟฟ้า: 40.5kV
กระแสไฟฟ้าในปัจจุบัน: 630 1250 1600 2000 2500A
จัดอันดับลัดวงจรทำลายปัจจุบัน: 20 25 31.5KA
อายุการใช้งานของเครื่องจักร: 20,000 ครั้ง
VS1-40.5 ข้อมูลทางเทคนิค
| รายการ | หน่วย | วันที่ |
| แรงดันไฟฟ้า |
KV |
40.5 |
| จัดอันดับความถี่พลังงานระยะสั้นทนต่อแรงดันไฟฟ้า (1 นาที) | 95 | |
| แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า (สูงสุด) | 185 | |
| ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 |
| จัดอันดับในปัจจุบัน | ก | 1250 1600 2000 2500 4000 |
| จัดอันดับกระแสไฟฟ้าลัดวงจรที่ลัดวงจร | KA | 25 31.5 |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแส | 25 31.5 | |
| จัดอันดับเวลาสั้น ๆ ต่อเนื่อง | s | 4 |
| คะแนนสูงสุดทนต่อปัจจุบัน | KA | 63 80 |
| จัดอันดับกระแสไฟฟ้าลัดวงจรปิด | 63 80 | |
| จัดอันดับกระแสดร็อปเอาท์ธนาคารตัวเก็บประจุแบบเดี่ยว / แบบย้อนกลับ | ก | 630/400 |
| เวลาเปิด (โวลต์ที่กำหนด) | นางสาว | 35 ~ 60 |
| เวลาปิด (พิกัดโวลต์) | 50 ~ 100 | |
| ชีวิตเครื่องกล | ครั้ง | 20000 |
| เวลาพักที่ได้รับการจัดอันดับสำหรับกระแสไฟตกที่ได้รับการจัดอันดับสั้น ๆ | s | 20 |
| แรงดันไฟฟ้าที่ใช้งานได้ | วี | AC110 / 220 DC110 / 220 |
| กระแสไฟฟ้าสูงสุดของมอเตอร์เก็บพลังงาน | ว | 230 |
| ความเร็วในการเปิดเฉลี่ย | นางสาว | 1.6 ~ 2.0 |
| ความเร็วในการปิดเฉลี่ย | 0.5 ~ 0.8 | |
| ขั้นตอนการดำเนินการจัดอันดับ |
เปิด 0.3 วินาที - ปิด open-180s- เปิดปิด |
สวิตช์เกียร์ Knkong Electric 33KV ให้บริการในตลาดต่างประเทศมานานกว่า 10 ปี
ขอขอบคุณสำหรับการทำงานอย่างหนักของทีมวิศวกรไฟฟ้ามืออาชีพของเราการประเมินระดับสากลของสวิตช์เกียร์ 33kv ของเราเป็นไปในเชิงบวก
