รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 11KV | ปัจจุบัน: | 630-2000A |
|---|---|---|---|
| ความถี่: | 50 / 60Hz | OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล |
| แสงสูง: | แผงยูนิตหลักวงแหวน 2000A,สวิตช์ฉนวนแก๊ส SF6,สวิตช์ฉนวนแก๊ส 11KV |
||
การแนะนำสินค้า
ทั่วไป

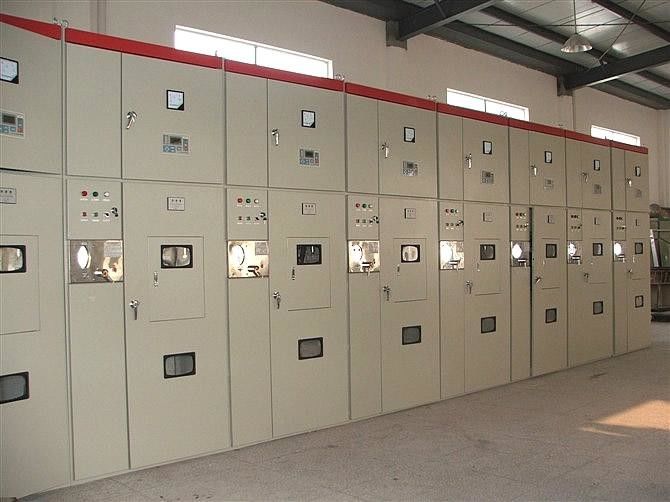

HXGN15 series unit type SF6 ring net cabinet พร้อมสวิตช์โหลด SF6 เป็นสวิตช์หลักสำหรับตู้ทั้งหมดเหมาะสำหรับระบบจ่ายไฟฟ้าอัตโนมัติและสวิตช์ปิดโลหะขนาดกะทัดรัดที่ขยายได้อักขระในโครงสร้างที่เรียบง่ายการทำงานที่ยืดหยุ่นการเชื่อมต่อที่เชื่อถือได้และการติดตั้งที่สะดวก ฯลฯ ซึ่งสามารถจัดทำโครงการทางเทคนิคที่น่าพอใจทั้งในโอกาสการใช้งานและผู้ใช้ที่แตกต่างกันด้วยการใช้เทคโนโลยีเซ็นเซอร์และรีเลย์ป้องกันที่ทันสมัยบวกกับเทคโนโลยีขั้นสูงและโครงการประกอบที่ยืดหยุ่นตู้ตาข่ายวงแหวน SF6 ชนิด SF6 ของยูนิต HXGN15 สามารถตอบสนองความต้องการของตลาดที่ผันแปรอย่างต่อเนื่องได้อย่างสมบูรณ์สามารถใช้สวิตช์แบ่งโหลด FLBS36 SF6 ที่ผลิตเองได้นอกจากนี้ตามความต้องการของผู้ใช้สามารถประกอบเข้ากับเซอร์กิตเบรกเกอร์สูญญากาศ VB4 ระดับสูงสุดในระดับสากลด้วยกลไกแม่เหล็กถาวรที่ทำโดยเบรกเกอร์ AREVA หรือ HD4 ประเภท SF6 ที่ผลิตโดยเบรกเกอร์ AREVA หรือ HD4 ประเภท SF6 ที่ทำโดย ABB หรือด้วย VS1- ของเรา เบรกเกอร์สูญญากาศ 12 ชนิดพร้อมกลไกแม่เหล็กถาวรวิธีการใช้งานสำหรับสวิตช์หลักภายในยูนิตหลักแบบวงแหวนอาจเป็นได้ทั้งแบบใช้มือหรือขับเคลื่อนด้วยไฟฟ้าและสามารถตอบสนองความต้องการของ Four Controls” เมื่อจับคู่กับ FTU และ RTU
ในช่วงไม่กี่ปีที่ผ่านมาตู้เครือข่ายวงแหวน SF6 ได้พัฒนาไปอย่างรวดเร็วและทั้งกระบวนการผลิตและความน่าเชื่อถือของผลิตภัณฑ์มีศักยภาพทัดเทียมกับ บริษัท ยักษ์ใหญ่ด้านไฟฟ้าในระดับสากลแน่นอนว่าระดับแรงดันไฟฟ้าระหว่าง 24kV ถึง 40.5 ยังคงมีช่องว่างบางอย่างกับผู้ผลิตต่างประเทศปัจจุบันมีผู้ผลิตในประเทศเพียงไม่กี่รายที่ผลิตระบบจ่ายกำลังไฟฟ้า SF6 ที่ระดับ 40.5kVอื่น ๆ คือ C-GIS ของระบบระดับแรกโดยใช้ระบบไฟฟ้าระดับแรกที่มีกระแสไฟฟ้ามากและมีความจุสูง)
ลักษณะเฉพาะ
1. โครงสร้างที่หุ้มด้วยโลหะและปิดสนิทสามารถป้องกันสิ่งสกปรกและสัตว์ขนาดเล็กจากทางเข้า
2. ผ่านหน้าต่างสังเกตในตำแหน่งสวิตช์แผงประตูและสามารถมองเห็นสภาพทั่วไปได้อย่างชัดเจน
3. ที่จับการทำงานของประตูและสวิตช์เชื่อมต่อกันโดยกลไกเพื่อให้แน่ใจว่าไม่สามารถเปิดประตูได้เมื่อปิดสวิตช์และไม่สามารถปิดสวิตช์ได้เมื่อเปิดประตู
4. สวิตช์เกียร์ใช้สวิตช์สูญญากาศรวมกับวัสดุฉนวนที่เป็นของแข็งเทคโนโลยีที่เป็นมิตรกับสิ่งแวดล้อมนี้หลีกเลี่ยงการใช้ SF6 เป็นก๊าซฉนวน
5. ลูกโซ่ห้าป้องกันที่เชื่อถือได้สามารถป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ
วันที่ทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | |||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 | 36 | |
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | |||
| 3 | จัดอันดับในปัจจุบัน | ก | 630 (1250 *) | |||
| 4 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | กิโลโวลต์ | 38 | 50 | 70 |
| แห้ง | กิโลโวลต์ | 48 | 60 | 85 | ||
| 5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125/150 | 170 | |
| 6 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | kA | 80 | 63 | 63 | |
| 7 | จัดอันดับโหลดที่ใช้งานอยู่และกระแสไฟตัดวงจรปิด | ก | 63 | 50 | 50 | |
| 8 | จัดอันดับการถ่ายโอนในปัจจุบัน | ก | 1700 | 1200 | 1200 | |
| 9 | จัดอันดับการลัดวงจรทำให้กระแสไฟฟ้า (สูงสุด) | kA | 80 | 63 | 63 | |
| 10 | สายเคเบิ้ล (เส้น) กำลังชาร์จไฟขาด | ก |
50 และ 10 50/10 |
|||
| 11 | ค่าสายเคเบิลทำลายกระแสไฟฟ้าในความผิดพลาดของการต่อสายดิน | ก | 20 | 20 | 20 | |
| 12 | จัดอันดับทนต่อปัจจุบัน (สูงสุด) | kA | 80 | 63 | 63 | |
| 13 | เวลาสั้น ๆ ทนต่อกระแส (2 วินาที) | kA | 25 | 20 | 20 | |
| 14 | อายุการใช้งานของกลไก | ครั้ง | 5,000 | พ.ศ. 2543 | พ.ศ. 2543 | |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟฟ้าสูงสุดจะขึ้นอยู่กับการรวม Fuse plus
