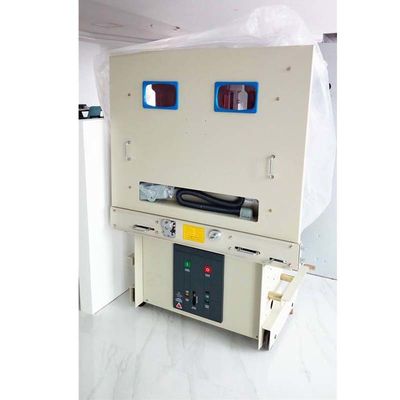

VS1-40.5T เบรกเกอร์สูญญากาศภายในอาคาร VCB แรงดันสูง 40.5 KV

VS1-40.5T ประเภทเครื่องตัดวงจรสูญญากาศแรงดันสูงภายในอาคารอุปกรณ์ไฟฟ้า

การแนะนำสินค้า

-40.5 (ชนิดโมดูลาร์) เบรกเกอร์สูญญากาศภายในอาคารเหมาะสำหรับอุปกรณ์ไฟฟ้าแรงสูงภายในอาคารที่มีแรงดันไฟฟ้า 40.5kV และ AC สามเฟส 50Hzสามารถใช้เป็นสถานประกอบการอุตสาหกรรมและเหมืองแร่โรงไฟฟ้าและสถานีย่อยเป็นกระแสโหลดกระแสเกินและไฟฟ้าลัดวงจรสำหรับการใช้งานในปัจจุบันเหมาะสำหรับการใช้งานบ่อยๆ

คุณสมบัติโครงสร้าง

1. กลไกการทำงานของสปริงแบบแยกส่วนที่เชื่อถือได้: โครงร่างของกลไกการทำงานของสปริงเป็นแบบขึ้น - ลงซึ่งมีหน้าที่ในการจัดเก็บพลังงานด้วยตนเองและพลังงานไฟฟ้าขนาดเล็กความแข็งโดยรวมที่ดีและประสิทธิภาพ

2. โครงสร้างแขนเสื้อ (VS1-40.5): ห้องดับสูญญากาศของวงจรหลักอยู่ภายในดรัมฉนวนปิดวัสดุของดรัมฉนวนคือเรซินอีพ็อกซี่ซึ่งมีคุณสมบัติทางกลและทางไฟฟ้าที่เชื่อถือได้ด้วยการใช้กระบวนการขึ้นรูป APG ขั้นสูงดรัมฉนวนมีหน้าที่ในการรองรับและระหว่างเฟสและเอฟเฟกต์ฉนวนสัมพัทธ์

3. โครงสร้างเสาห่อหุ้ม (VS1-40.5E): วงจรนำไฟฟ้าใช้ขั้วห่อหุ้มที่เป็นของแข็งใช้การขึ้นรูปกระบวนการ APG ขั้นสูงใส่ตัวขัดขวางสูญญากาศและชิ้นส่วนอื่น ๆ (สำหรับวงจรหลัก) ที่หุ้มด้วยวัสดุอีพ็อกซี่ทำให้เป็นโมดูลวงจรหลักด้วยการออกแบบสเกิร์ตคู่ด้านในและด้านนอกเสามีคุณสมบัติเช่นระยะห่างของหน้าแปลนขนาดใหญ่ความแข็งแรงเชิงกลสูงความแม่นยำของชิ้นส่วนสูงชิ้นส่วนน้อยลงไม่มีการปรับแต่งรองและพื้นผิวที่มีการขัดขนาดเล็ก

4. โมดูลฟังก์ชั่นเปิด - ปิดมาตรฐาน: กลไกสปริงออกแบบโมดูลาร์ซึ่งประกอบด้วยโมดูลการทำงานสองโมดูล: การปิดและการเปิด;มีลักษณะของการบำรุงรักษาที่สะดวกเปลี่ยนได้อย่างรวดเร็วและใช้เวลาในการบำรุงรักษาสั้นไม่มีการปรับกลไกการทำงานของเบรกเกอร์ใหม่ทั้งหมดหลังจากเปลี่ยนโมดูลปิดและทำลายซึ่งสามารถลดการบำรุงรักษาได้

5. ความสามารถในการเปลี่ยนและการปรับตัวของรถเข็นขนาดเล็กที่ดีกว่าขนาดการติดตั้งและ ZN85, VD4 และผลิตภัณฑ์อื่น ๆความสามารถในการทำลายที่แข็งแกร่งอายุการใช้งานยาวนาน

เงื่อนไขการบริการปกติ

1. อุณหภูมิ: -15 ℃ - + 40 ℃อุณหภูมิเฉลี่ยไม่เกิน 35 ℃ใน 24 ชั่วโมง
2. ความสูงเหนือระดับน้ำทะเล: ≤1000m;
3. ความชื้นสัมพัทธ์: ความชื้นเฉลี่ยของวันไม่ควรเกิน 95%;ความชื้นเฉลี่ยของเดือนไม่ควรเกิน 90%
4. ความดันไออิ่มตัว: ความดันเฉลี่ยของวันไม่ควรเกิน 2. 2kPa ความชื้นเฉลี่ยของเดือนไม่ควรเกิน l.8kPa;
5. สภาพแวดล้อม: ควรติดตั้งในสถานที่ที่ไม่มีฝุ่นควันการกัดเซาะของสารเคมีก๊าซที่ติดไฟได้และมลพิษจากควันน้ำเกลือ

VS1-40.5 / E พารามิเตอร์ทางเทคนิค

พารามิเตอร์คุณสมบัติทางกล
