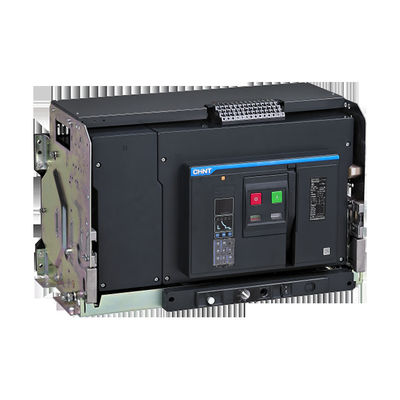

NXA Series ACB CHINT เบรกเกอร์ชิ้นส่วนแรงดันไฟฟ้าต่ำ
เบรกเกอร์ AIRCircuit
เบรกเกอร์ชนิดสากลหรือที่เรียกว่าเบรกเกอร์ชนิดเฟรมเป็นสวิตช์เชิงกลที่สามารถสร้างนำและตัดกระแสภายใต้สภาวะวงจรปกติและยังสามารถทำและดำเนินการในช่วงเวลาหนึ่งและทำลายกระแสภายใต้สภาวะวงจรที่ผิดปกติที่กำหนดเครื่องใช้ไฟฟ้า.เบรกเกอร์วงจรสากลใช้เพื่อกระจายพลังงานไฟฟ้าและป้องกันวงจรและอุปกรณ์ไฟฟ้าจากการโอเวอร์โหลดแรงดันไฟฟ้าลัดวงจร ฯลฯ
เบรกเกอร์ประเภทนี้โดยทั่วไปจะมีโครงเหล็กและชิ้นส่วนทั้งหมดจะติดตั้งอยู่ในเฟรมมีความจุขนาดใหญ่สามารถติดตั้งกับฟังก์ชั่นต่างๆของอุปกรณ์สะดุดและหน้าสัมผัสเสริมเพิ่มเติมมีความสามารถในการแบ่งส่วนและเสถียรภาพทางความร้อนที่สูงขึ้นดังนั้นจึงมักใช้ในสถานที่ที่ต้องการความสามารถในการทำลายสูงและการป้องกันแบบเลือก
คุณสมบัติ
เบรกเกอร์วงจรอเนกประสงค์อัจฉริยะเหมาะสำหรับ AC 50Hz แรงดันไฟฟ้า 380V, 660V และกระแสพิกัด 200A-6300A ในเครือข่ายการกระจายส่วนใหญ่จะใช้เพื่อกระจายพลังงานไฟฟ้าและป้องกันสายไฟและอุปกรณ์ไฟฟ้าจากการโอเวอร์โหลดไฟตกไฟลัดวงจรเฟสเดียวเบรกเกอร์มีฟังก์ชั่นการป้องกันอัจฉริยะที่หลากหลายซึ่งสามารถบรรลุการป้องกันแบบเลือกการดำเนินการที่ถูกต้องหลีกเลี่ยงไฟดับที่ไม่จำเป็น และปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟภายใต้สภาวะปกติสามารถใช้สำหรับการสลับสายได้ไม่บ่อยนักเบรกเกอร์ที่ต่ำกว่า 1250A สามารถใช้เพื่อป้องกันมอเตอร์จากการโอเวอร์โหลดและไฟฟ้าลัดวงจรในเครือข่าย AC แรงดันไฟฟ้า 380V AC 50Hzภายใต้สภาวะปกติสามารถใช้สำหรับการสตาร์ทมอเตอร์ได้ไม่บ่อยนัก
ขนาดเฟรม (A): 1600, 2000, 3200, 4000
ความสามารถในการทำลาย: N, S, H.
แรงดันไฟฟ้า Ue (VAC): 380/400/415
จำนวนเสา: 3P, 4P
วิธีการติดตั้ง: ชนิดดึงออก, ประเภทคงที่
ประเภทสายไฟ: การเชื่อมต่อด้านหลังแนวนอน
ปฏิบัติการ
สภาพการทำงานและความสามารถในการปรับตัวของสภาพแวดล้อม
อุณหภูมิในการทำงาน:
ลักษณะทางไฟฟ้าและทางกลใช้ได้กับอุณหภูมิโดยรอบ
ของ -5 ℃ - + 40 ℃NXA ยังสามารถทำงานในอุณหภูมิแวดล้อม -45 ℃ - + 70 ℃ (แบบ M,
ชนิด A), -20 ℃ - + 70 ℃ (ชนิด P, ชนิด H, CD-1) ปัจจัยการลดลงจะเห็นใน P21-22
เงื่อนไขการจัดเก็บ: ใช้กับ -45 ℃ -70 ℃
NXA สามารถต้านทานสัญญาณรบกวนแม่เหล็กไฟฟ้าต่อไปนี้
- แรงดันไฟฟ้าเกินที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้า
- แรงดันไฟฟ้าเกินที่เกิดจากการรบกวนของสภาพแวดล้อมหรือระบบกระจายกำลัง
- การปล่อยคลื่นวิทยุไฟฟ้าสถิต (วิทยุอินเตอร์คอมเรดาร์และอื่น ๆ )
เบรกเกอร์ NXA ผ่านการทดสอบความเข้ากันได้ทางแม่เหล็กไฟฟ้าเรียบร้อยแล้ว
ระบุตามมาตรฐานต่อไปนี้ (EMC) IEC / EN 60947-2
ภาคผนวกฉ
การทดสอบสามารถรับประกันได้ว่าจะไม่มีการสะดุดผิดพลาดและไม่มีการรบกวนเวลาสะดุด
เกรดการป้องกัน:
ด้านหน้า IP 20 ด้านอื่น ๆ IP 00
ตัวควบคุมอัจฉริยะ
ประเภท M (ประเภทพื้นฐาน)
ฟังก์ชัน asic: การวัดและการแสดงผลปัจจุบันฟังก์ชันป้องกัน LS I&G
ประเภท (ประเภทปัจจุบัน)
- ประกอบด้วยฟังก์ชั่นการป้องกันทั้งหมดของประเภท M
- การป้องกันกระแสไม่สมดุล
ประเภท P (ประเภทพลังงาน)
- ฟังก์ชันพื้นฐานฟังก์ชันป้องกัน: L, S, I&G
- ฟังก์ชั่นการวัดกำลังของกระแสไฟฟ้าแรงดันไฟฟ้า ฯลฯ
- จอ LCD
ประเภท H (ประเภทฮาร์มอนิก)
- ประกอบด้วยฟังก์ชั่นการป้องกันและการวัดทั้งหมดของประเภท P
- การวัดและวิเคราะห์ฮาร์มอนิก
- ฟังก์ชั่นการสื่อสาร
