รายละเอียดสินค้า:
|
แรงดันไฟฟ้า: | 40.5kV | จัดอันดับปัจจุบัน: | 1600A |
---|---|---|---|
ความถี่: | 50 / 60Hz | ทำลายความจุ: | 40.5kV |
โรงงาน: | KNKONG | OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล |

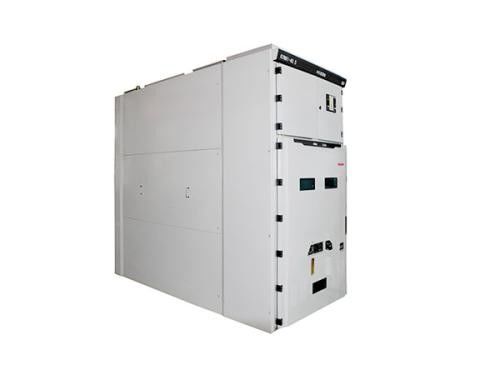

แสงสูง: | 1600A สวิตช์ไฟฟ้าทั่วไป,สวิตช์ไฟฟ้าทั่วไป ISO GB,สวิตช์เกียร์ 3 เฟส 40.5KV |
การแนะนำสินค้า
ข้อมูลทางเทคนิค
รายการ | หน่วย | ข้อมูล | |
แรงดันไฟฟ้า | KV | 40.5 | |
ความถี่ | เฮิร์ตซ์ | 50 | |
ปัจจุบัน | ก | 1250,1600,2000 | |
กระแสไฟลัดวงจร | KA | 25,31.5 | |
สร้างกระแส (สูงสุด) | KA | 63,80 | |
4s เสถียรภาพทางความร้อนในปัจจุบัน | KA | 25,31.5 | |
กระแสไฟฟ้าแบบไดนามิก (สูงสุด) | KA | 63,80 | |
ระดับฉนวน | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rms) | KV | 95 |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | KV | 185 | |
แรงดันไฟฟ้าความถี่ไฟฟ้า 1 นาทีข้ามช่องว่างเปิด (rms) | KV | 118 | |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าข้ามช่องว่างเปิด (สูงสุด) | KV | 215 | |
ชั้นป้องกันสิ่งที่ส่งมา |
สิ่งที่ส่งมา IP4X, ระหว่างช่อง IP2X |
||
ขนาดตู้ (กว้าง * ลึก * สูง) | มม | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
ประเภทของ Circuit Breaker | VCB: ZN85-40.5 SF6 เซอร์กิตเบรกเกอร์ |
* หมายเหตุ: สวิตช์สั่งซื้อควรให้ SLD (Single-line diagram) โดยลูกค้า
ลักษณะส่วนประกอบหลัก:
VS1-40.5 เบรกเกอร์สูญญากาศในร่ม
แรงดันไฟฟ้า: 40.5kV
คะแนนปัจจุบัน: 630 1250 1600 2000 2500A
คะแนนลัดวงจรทำลายปัจจุบัน: 20 25 31.5KA
อายุการใช้งานของเครื่องจักร: ไม่น้อยกว่า 20,000 ครั้ง
VS1-40.5 ข้อมูลทางเทคนิค
รายการ | หน่วย | วันที่ |
แรงดันไฟฟ้า |
KV |
40.5 |
ความถี่ไฟฟ้าเวลาสั้นทนต่อแรงดันไฟฟ้า (1 นาที) | 95 | |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | 185 | |
ความถี่ | เฮิร์ตซ์ | 50/60 |
ปัจจุบัน | ก | 1250 1600 2000 2500 4000 |
กระแสไฟลัดวงจร | KA | 25 31.5 |
เวลาสั้นทนต่อปัจจุบัน | 25 31.5 | |
เวลาต่อเนื่องสั้น ๆ | s | 4 |
ทนต่อกระแสไฟฟ้าสูงสุด | KA | 63 80 |
กระแสไฟลัดวงจร | 63 80 | |
กระแสดรอปเอาท์ของธนาคารตัวเก็บประจุแบบ single / back-to-back | ก | 630/400 |
เวลาเปิด (โวลต์ที่กำหนด) | นางสาว | 35 ~ 60 |
เวลาปิด (พิกัดโวลต์) | 50 ~ 100 | |
ชีวิตเครื่องกล | ครั้ง | 20000 |
เวลาพักสำหรับกระแสไฟตกแบบสั้นที่ได้รับการจัดอันดับ | s | 20 |
แรงดันไฟฟ้าในการทำงาน | วี | AC110 / 220 DC110 / 220 |
กระแสของมอเตอร์เก็บพลังงาน | ว | 230 |
ความเร็วในการเปิดเฉลี่ย | นางสาว | 1.6 ~ 2.0 |
ความเร็วในการปิดเฉลี่ย | 0.5 ~ 0.8 | |
ขั้นตอนการดำเนินงาน |
เปิด 0.3 วินาที - ปิด open-180s- เปิดปิด |
สวิตช์เกียร์ Knkong Electric 33KV ให้บริการในตลาดต่างประเทศมานานกว่า 10 ปี
