รายละเอียดสินค้า:
|
| คะแนนแรงดันไฟฟ้า: | 12KV | คะแนนปัจจุบัน: | 630A |
|---|---|---|---|
| ความถี่ในการให้คะแนน: | 50 / 60Hz | มาตรฐาน: | GB ISO IEC |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
| แสงสูง: | สวิตช์เกียร์หุ้มฉนวนแก๊ส 12KV 630A,หน่วยหลักของแหวน RMU,หน่วยหลักของวงแหวนดับอาร์ก |
||

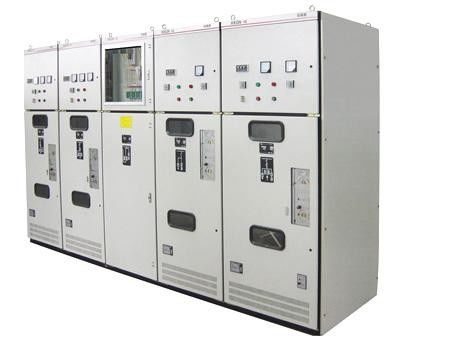

GB ISO 36KV สวิตช์เกียร์ฉนวนแก๊สยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง
การแนะนำสินค้า
ทั่วไป
สวิตช์ RMU นี้ใช้ SF6 เป็นตัวกลางในการดับเพลิงโดยมีหน้าสัมผัสแบบเปิดคู่ตำแหน่งการทำงาน 3 ตำแหน่งและหน้าสัมผัสแบบหมุนซึ่งวางอยู่ในเปลือกเรซินอีพ็อกซี่ของโครงสร้างเสริมแรงกล่องแก๊สแต่ละกล่องต้องผ่านการตรวจจับการรั่วไหลของฮีเลียมก่อนที่จะเติม 0.045Mpa SF6 (ตรวจสอบการรั่วไหลเพื่อให้แน่ใจว่าสามารถติดตั้งในแนวตั้งหรือแนวนอนได้)การติดตั้งแบบคลาสสิกคือ "แนวนอน" นั่นคือติดตั้งพาร์ติชันเหล็กระหว่างช่องเคเบิลและช่องบัสบาร์นั่นทำให้ช่วงเวลาระหว่างบัสบาร์และข้อต่อสายเคเบิลเป็นข้อกำหนดด้านความปลอดภัยที่เข้มงวดที่สุด
มาตรฐาน
ข้อมูลทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | |||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 | 36 | |
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | |||
| 3 | จัดอันดับในปัจจุบัน | ก | 630 (1250 *) | |||
| 4 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | กิโลโวลต์ | 38 | 50 | 70 |
| แห้ง | กิโลโวลต์ | 48 | 60 | 85 | ||
| 5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125/150 | 170 | |
| 6 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | kA | 80 | 63 | 63 | |
| 7 | จัดอันดับโหลดที่ใช้งานอยู่และกระแสไฟตัดวงจรปิด | ก | 63 | 50 | 50 | |
| 8 | จัดอันดับการถ่ายโอนในปัจจุบัน | ก | 1700 | 1200 | 1200 | |
| 9 | จัดอันดับลัดวงจรทำให้กระแส (สูงสุด) | kA | 80 | 63 | 63 | |
| 10 | สายเคเบิ้ล (เส้น) กำลังชาร์จกระแสไฟขาด | ก |
50 และ 10 50/10 |
|||
| 11 | ค่าสายเคเบิลทำลายกระแสไฟฟ้าในความผิดพลาดของการต่อสายดิน | ก | 20 | 20 | 20 | |
| 12 | จัดอันดับทนต่อปัจจุบัน (สูงสุด) | kA | 80 | 63 | 63 | |
| 13 | ทนต่อกระแสไฟฟ้าได้ในเวลาสั้น (2 วินาที) | kA | 25 | 20 | 20 | |
| 14 | อายุการใช้งานของกลไก | ครั้ง | 5,000 | พ.ศ. 2543 | พ.ศ. 2543 | |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟฟ้าสูงสุดจะขึ้นอยู่กับการรวมกันของ Fuse plus
