รายละเอียดสินค้า:
|
| คะแนนแรงดันไฟฟ้า: | 12KV | คะแนนปัจจุบัน: | 630-1250A |
|---|---|---|---|
| ความถี่ในการให้คะแนน: | 50 / 60Hz | มาตรฐาน: | GB ISO IEC |
| OEM / ODM: | กรุณาภาพวาด CDA ของคุณ | เป็นต้นฉบับ: | ประเทศจีน |
| แสงสูง: | สวิตช์ RMU หุ้มฉนวนแก๊ส,สวิตช์ SF6 GIS HXGN15-12 RMU,สวิตช์ RMU 12KV |
||

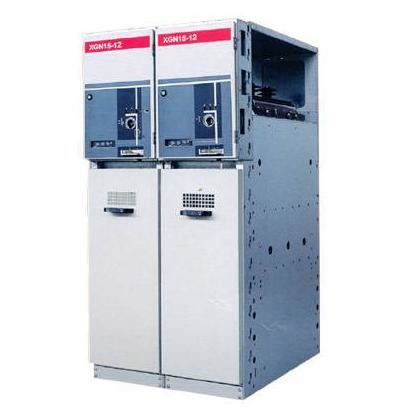

GB ISO 36KV สวิตช์เกียร์ฉนวนแก๊สยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง
SF6 RMU HXGN15 ซีรีส์ 12KV GIS GB ISO IEC
การแนะนำสินค้า
ทั่วไป
สวิตช์ RMU ประเภทนี้ใช้ SF6 เป็นตัวกลางในการดับเพลิงโดยมีหน้าสัมผัสแบบเปิดคู่ตำแหน่งการทำงาน 3 ตำแหน่งและหน้าสัมผัสแบบหมุนซึ่งวางอยู่ในเปลือกเรซินอีพ็อกซี่ของโครงสร้างเสริมแรงถังแก๊สแต่ละถังต้องผ่านการตรวจจับการรั่วของฮีเลียมก่อนที่จะเติม 0.045Mpa SF6 (ตรวจสอบการรั่วไหลเพื่อให้แน่ใจว่าสามารถติดตั้งในแนวตั้งหรือแนวนอนได้)
สภาพแวดล้อมการบริการ
ข้อมูลทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | |||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 | 36 | |
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | |||
| 3 | จัดอันดับในปัจจุบัน | ก | 630 (1250 *) | |||
| 4 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | กิโลโวลต์ | 38 | 50 | 70 |
| แห้ง | กิโลโวลต์ | 48 | 60 | 85 | ||
| 5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125/150 | 170 | |
| 6 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | kA | 80 | 63 | 63 | |
| 7 | จัดอันดับโหลดที่ใช้งานอยู่และกระแสไฟตัดวงจรปิด | ก | 63 | 50 | 50 | |
| 8 | จัดอันดับการถ่ายโอนในปัจจุบัน | ก | 1700 | 1200 | 1200 | |
| 9 | จัดอันดับลัดวงจรทำให้กระแส (สูงสุด) | kA | 80 | 63 | 63 | |
| 10 | สายเคเบิ้ล (เส้น) กำลังชาร์จกระแสไฟขาด | ก |
50 และ 10 50/10 |
|||
| 11 | ค่าสายเคเบิลทำลายกระแสไฟฟ้าในความผิดพลาดของการต่อสายดิน | ก | 20 | 20 | 20 | |
| 12 | จัดอันดับทนต่อปัจจุบัน (สูงสุด) | kA | 80 | 63 | 63 | |
| 13 | ทนต่อกระแสไฟฟ้าได้ในเวลาสั้น (2 วินาที) | kA | 25 | 20 | 20 | |
| 14 | อายุการใช้งานของกลไก | ครั้ง | 5,000 | พ.ศ. 2543 | พ.ศ. 2543 | |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟฟ้าสูงสุดจะขึ้นอยู่กับการรวมกันของ Fuse plus
ส่วนประกอบเสริม:
ไฟฟ้าปฏิบัติการ AC 220 / 110V;DC 24/48/110 / 220 โวลต์
หน้าสัมผัสเสริม 5 NO 5 NC
ฟิวส์ครบชุด
อินเทอร์เฟซการสื่อสาร FTU
