รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | สูงสุด 40.5KV | ปัจจุบัน: | สูงสุด 2000A |
|---|---|---|---|
| ความถี่: | 50 / 60Hz | มาตรฐาน: | IEC ISO GB |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | ก้อง-ไฟฟ้า |
| แสงสูง: | สวิตช์เกียร์แรงดันปานกลางสามเฟส,สวิตช์เกียร์แรงดันปานกลาง 2000A,สวิตช์เกียร์แรงดันปานกลาง 50Hz |
||
การแนะนำสินค้า

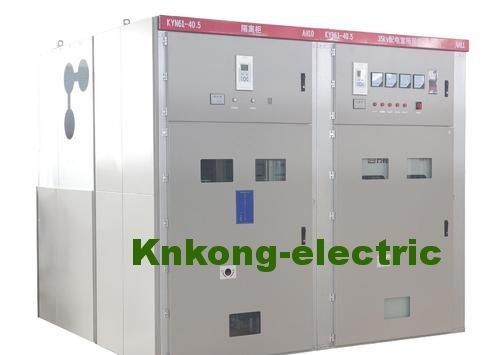

VS1-40.5 เบรกเกอร์สูญญากาศในร่ม
แรงดันไฟฟ้า: 40.5kV
คะแนนปัจจุบัน: 630 1250 1600 2000 2500A
พิกัดกระแสลัดวงจร: 20 25 31.5KA
อายุการใช้งานเครื่องกล: ไม่น้อยกว่า 20,000 ครั้ง
สภาพแวดล้อมในการทำงาน:
*อุณหภูมิอากาศ: -25℃~+40℃
* ความชื้น: ความชื้นรายเดือน 95%;ความชื้นรายวัน 90%
* ระดับความสูงไม่เกิน 2500m
* เห็นได้ชัดว่าอากาศแวดล้อมไม่มีมลพิษจากก๊าซ ไอระเหย ฯลฯ ที่กัดกร่อนและติดไฟได้
* ไม่สั่นไหวบ่อย
ข้อมูลทางเทคนิค
| รายการ | หน่วย | ข้อมูล | |
| แรงดันไฟฟ้า | KV | 40.5 | |
| ความถี่ | Hz | 50 | |
| หมุนเวียน | NS | 1250,1600,2000 | |
| กระแสไฟลัดวงจร | KA | 25,31.5 | |
| สร้างกระแส (พีค) | KA | 63,80 | |
| 4s เสถียรภาพทางความร้อนปัจจุบัน | KA | 25,31.5 | |
| กระแสไดนามิก (สูงสุด) | KA | 63,80 | |
| ระดับฉนวน | 1 นาที ความถี่ไฟฟ้า ทนต่อแรงดันไฟฟ้า (rms) | KV | 95 |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | KV | 185 | |
| 1 นาที พลังงาน ความถี่ แรงดันข้ามช่องว่างเปิด (rms) | KV | 118 | |
| แรงกระตุ้นฟ้าผ่า ทนต่อแรงดันไฟฟ้าข้ามช่องว่างเปิด (สูงสุด) | KV | 215 | |
| ระดับการป้องกันสิ่งที่แนบมา |
ตู้ IP4X, ระหว่างช่อง IP2X |
||
| ขนาดตู้ (กว้าง*ลึก*สูง) | mm | 1400*2800*2600 1600*2800*2600 |
|
| ประเภทของเซอร์กิตเบรกเกอร์ | VCB: ZN85-40.5 SF6 เซอร์กิตเบรกเกอร์ |
||
*หมายเหตุ: สวิตช์สั่งซื้อควรจัดเตรียม SLD (ไดอะแกรมบรรทัดเดียว) โดยลูกค้า
Knkong-electric VCB, VS1-40.5 ข้อมูลทางเทคนิค
| รายการ | หน่วย | วันที่ |
| แรงดันไฟฟ้า |
KV |
40.5 |
| ความถี่ไฟฟ้าระยะสั้นทนต่อแรงดันไฟฟ้า (1 นาที) | 95 | |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | 185 | |
| ความถี่ | Hz | 50/60 |
| หมุนเวียน | NS | 1250 1600 2000 2500 4000 |
| กระแสไฟฟ้าลัดวงจร | KA | 25 31.5 |
| เวลาสั้นทนต่อกระแส | 25 31.5 | |
| เวลาต่อเนื่องสั้น ๆ | NS | 4 |
| สูงสุดทนต่อกระแส | KA | 63 80 |
| กระแสไฟลัดวงจร | 63 80 | |
| ตัวเก็บประจุแบบเดี่ยว / แบบแบ็คทูแบ็คแบบดรอปเอาท์ปัจจุบัน | NS | 630/400 |
| เวลาเปิดทำการ (พิกัดโวลต์) | นางสาว | 35~60 |
| เวลาปิด (จัดอันดับโวลต์) | 50~100 | |
| ชีวิตเครื่องกล | ครั้ง | 20000 |
| เวลาพักสำหรับกระแสการเลื่อนออกระยะสั้นที่ได้รับการจัดอันดับ | NS | 20 |
| แรงดันใช้งาน | วี | AC110/220 DC110/220 |
| กระแสของมอเตอร์เก็บพลังงาน | W | 230 |
| ความเร็วในการเปิดเฉลี่ย | นางสาว | 1.6~2.0 |
| ความเร็วในการปิดเฉลี่ย | 0.5~0.8 | |
| ขั้นตอนการดำเนินงาน |
เปิด-0.3s-ปิด เปิด-180s-ปิด เปิด |
