รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 12KV-24KV | หมุนเวียน: | 630A-2000A |
|---|---|---|---|
| กระแสแตก: | 25KA | พิมพ์: | แก้ไขแล้ว |
| ต้นฉบับ: | จีน | โรงงาน: | ก้อง-ไฟฟ้า |
| แสงสูง: | สูญญากาศ VCB Circuit Breaker,24KV การคุ้มครองสิ่งแวดล้อม VCB Circuit Breaker,630A VCB Circuit Breaker |
||

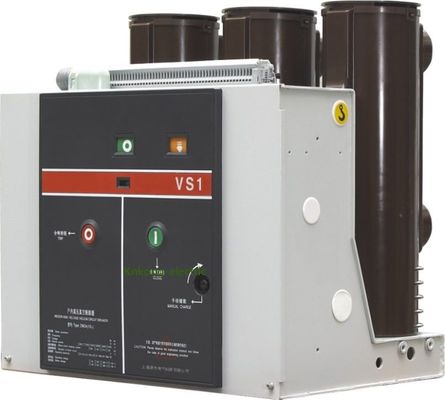

เบรกเกอร์สูญญากาศระยะห่างเฟส 205 มม. ชนิดคงที่พร้อมการปกป้องสิ่งแวดล้อม
แรงดันไฟฟ้า: 12KV-24KV
ปัจจุบัน: 630A-2000A
กระแสไฟแตก: 20KA-25KA
ประเภท: แก้ไข
ภาพรวมผลิตภัณฑ์
พารามิเตอร์ทางเทคนิค
| เลขที่. | รายการ | หน่วย | พารามิเตอร์ | ||||||
| 1 | แรงดันไฟฟ้า | KV | 12 | ||||||
| 2 | จัดอันดับความถี่ | Hz | 50/60 | ||||||
| 3 |
ระดับฉนวนที่ได้รับการจัดอันดับ |
ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rm s) |
KV |
42 (เฟสต่อเฟส, เฟสต่อโลก) 48 (ข้ามระยะทางแยก) |
|||||
| แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด) |
75(เฟสต่อเฟส เฟสต่อแผ่นดิน) 85 (ข้ามระยะทางแยก) |
||||||||
|
4 |
จัดอันดับปัจจุบัน |
NS |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | พิกัดกระแสไฟลัดวงจร |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | จัดอันดับระยะเวลาอันสั้นทนต่อกระแส | 20 | 25 | 31.5 | 40 | ||||
| 7 | พิกัดกระแสไฟลัดวงจร | 50 | 63 | 80 | 100 | ||||
| 8 | จัดอันดับสูงสุดทนต่อกระแส | 50 | 63 | 80 | 100 | ||||
| 9 | ระยะเวลาที่กำหนดของการลัดวงจร | NS | 4 | ||||||
| 10 | ลำดับการดำเนินงานที่ได้รับการจัดอันดับ | O-0.3sO/C-180s-O/C | |||||||
| 11 | แบ่งเวลาของกระแสไฟลัดวงจรที่กำหนด | ไทม์ส | 30/20 ครั้ง (40KA) | ||||||
| 12 | ความทนทานทางกล | Ops | 20000 | ||||||
| 13 | จัดอันดับธนาคารตัวเก็บประจุเดี่ยวทำลายปัจจุบัน |
NS |
630 | ||||||
| 14 | จัดอันดับธนาคารตัวเก็บประจุแบบ back-to-back ทำลายปัจจุบัน | 400 | |||||||
| 15 | กระแสไฟฟ้าขัดข้องแบบดับเบิ้ลเอิร์ ธ | 27.4 | |||||||
| 16 | การกัดเซาะการสัมผัสสูงสุดที่อนุญาต |
mm |
3 | ||||||
| 17 | ช่องว่างระหว่างผู้ติดต่อที่เปิดอยู่ | 10±1 | |||||||
| 18 | เกินจังหวะ | 3.5±0.5 | |||||||
| 19 | การเปิดและปิด 3 เฟสไม่พร้อมกัน |
นางสาว
|
≤2 | ||||||
| 20 | ระยะเวลาตีกลับของการปิดการติดต่อ | ≤2 | |||||||
| 21 | ความเร็วทำลายเฉลี่ย (ทำลายทันที 6 มม.) |
นางสาว
|
1.1±0.2 | ||||||
| 22 | ความเร็วในการทำเฉลี่ย | 0.8±0.2 | |||||||
| 23 | ทำเวลา |
นางสาว
|
≤100 | ||||||
| 24 | หมดเวลา | ≤50 | |||||||
|
25 |
ความต้านทานของวงจรหลักแต่ละเฟส |
ม Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | ติดต่อความกว้างของการตีกลับ | mm | ≤2 | ||||||
|
27 |
พิกัดแรงดันไฟฟ้า | จัดอันดับแรงดันไฟฟ้าปฏิบัติการ(V)AC/DC |
วี |
24* | 110 | 220 | |||
| ขอบเขตของแรงดันไฟฟ้าการทำงานปกติ | เปิด:65%-120% แรงดันไฟฟ้า ในกรณีที่แรงดันไฟฟ้าต่ำกว่า 30% แรงดันไฟฟ้า ไม่อนุญาตให้เปิดการทำงาน | ||||||||
| 28 | แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | วี | AC110/220,DC110/220 | ||||||
| 29 | เวลาเก็บพลังงาน | NS | ≤15 | ||||||
