รายละเอียดสินค้า:
|
| แรงดันใช้งาน: | 12KV | การทำงานปัจจุบัน: | 2000A |
|---|---|---|---|
| ทำลายปัจจุบัน: | 25KA | พิมพ์: | ถอนได้ |
| ต้นฉบับ: | เจิ้งโจว ประเทศจีน | โรงงาน: | ก้อง-ไฟฟ้า |
| แสงสูง: | 12KV เสาปิดผนึก VCB เบรกเกอร์,เบรกเกอร์ VCB 25KA,เบรกเกอร์กันระเบิด VCB |
||

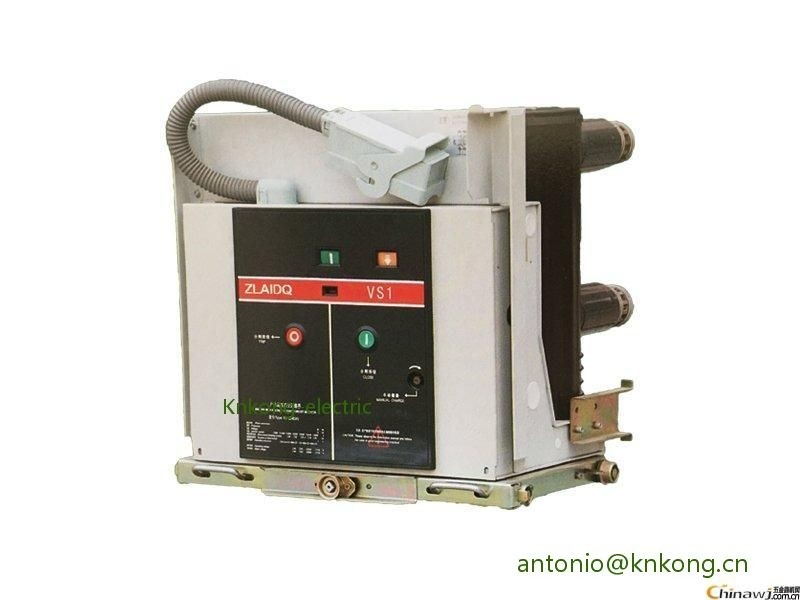

เซอร์กิตเบรกเกอร์สูญญากาศแบบขั้วแข็ง 12KV สำหรับแผงไฟฟ้าภายในอาคาร
แรงดันไฟฟ้า: 12-24KV
Current: สูงสุด 2000A
กระแสไฟแตก: 20KA
ประเภท: ถอนได้/คงที่
ภาพรวมผลิตภัณฑ์
เบรกเกอร์สูญญากาศ: เป็นเบรกเกอร์วงจรไฟฟ้าแรงสูงชนิดใหม่ที่พัฒนาขึ้นในปี 1960 (เช่น รูปภาพที่ต้นบทความนี้คือ ZN28-12 เบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูงในร่ม ZN28-12) ซึ่งใช้สุญญากาศในการดับส่วนโค้ง .ข้อดีของมันคือขนาดเล็ก น้ำหนักเบา รวดเร็ว กันไฟ และกันระเบิด เสียงต่ำเพื่อความปัจจุบันมีแนวโน้มที่จะเปลี่ยนเซอร์กิตเบรกเกอร์อื่นๆ ซึ่งส่วนใหญ่ใช้ในสถานีย่อยที่ต่ำกว่า 35KV และสถานที่ที่ต้องดำเนินการบ่อยครั้งในสถานประกอบการอุตสาหกรรมและเหมืองแร่
พารามิเตอร์ทางเทคนิค
| ไม่. | สิ่งของ | หน่วย | พารามิเตอร์ | ||||||
| 1 | แรงดันไฟฟ้า | KV | 12 | ||||||
| 2 | จัดอันดับความถี่ | Hz | 50/60 | ||||||
| 3 |
ระดับฉนวนจัดอันดับ |
ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rm s) |
KV |
42(เฟสต่อเฟส เฟสต่อโลก) 48 (ข้ามระยะทางแยก) |
|||||
| แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด) |
75(เฟสต่อเฟส เฟสต่อแผ่นดิน) 85 (ข้ามระยะทางแยก) |
||||||||
|
4 |
จัดอันดับปัจจุบัน |
อา |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | พิกัดกระแสไฟลัดวงจร |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | จัดอันดับระยะเวลาอันสั้นทนต่อกระแส | 20 | 25 | 31.5 | 40 | ||||
| 7 | พิกัดกระแสไฟลัดวงจร | 50 | 63 | 80 | 100 | ||||
| 8 | จัดอันดับสูงสุดทนต่อกระแส | 50 | 63 | 80 | 100 | ||||
| 9 | ระยะเวลาที่กำหนดของการลัดวงจร | ส | 4 | ||||||
| 10 | ลำดับการดำเนินงานที่ได้รับการจัดอันดับ | O-0.3sO/C-180s-O/C | |||||||
| 11 | แบ่งเวลาของกระแสลัดวงจรที่กำหนด | ไทม์ส | 30/20 ครั้ง (40KA) | ||||||
| 12 | ความทนทานทางกล | Ops | 20000 | ||||||
| 13 | จัดอันดับธนาคารตัวเก็บประจุเดี่ยวทำลายปัจจุบัน |
อา |
630 | ||||||
| 14 | จัดอันดับธนาคารตัวเก็บประจุแบบ back-to-back ทำลายปัจจุบัน | 400 | |||||||
| 15 | กระแสไฟฟ้าขัดข้องแบบดับเบิ้ลเอิร์ ธ | 27.4 | |||||||
| 16 | การกัดเซาะการสัมผัสสูงสุดที่อนุญาต |
มม |
3 | ||||||
| 17 | ช่องว่างระหว่างผู้ติดต่อที่เปิดอยู่ | 10±1 | |||||||
| 18 | เกินจังหวะ | 3.5±0.5 | |||||||
| 19 | การเปิดและปิด 3 เฟสไม่พร้อมกัน |
นางสาว
|
≤2 | ||||||
| 20 | ระยะเวลาตีกลับของการปิดการติดต่อ | ≤2 | |||||||
| 21 | ความเร็วทำลายเฉลี่ย (ทำลายทันที 6 มม.) |
นางสาว
|
1.1±0.2 | ||||||
| 22 | ความเร็วในการทำเฉลี่ย | 0.8±0.2 | |||||||
| 23 | ทำเวลา |
นางสาว
|
≤100 | ||||||
| 24 | หมดเวลา | ≤50 | |||||||
|
25 |
ความต้านทานของวงจรหลักแต่ละเฟส |
ม Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | ติดต่อความกว้างของการตีกลับ | มม | ≤2 | ||||||
|
27 |
พิกัดแรงดันไฟฟ้า | จัดอันดับแรงดันไฟฟ้าปฏิบัติการ(V)AC/DC |
วี |
24* | 110 | 220 | |||
| ขอบเขตของแรงดันใช้งานปกติ | เปิด:65%-120% แรงดันไฟฟ้า ในกรณีที่แรงดันไฟฟ้าต่ำกว่า 30% แรงดันไฟฟ้า ไม่อนุญาตให้เปิดการทำงาน | ||||||||
| 28 | แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | วี | AC110/220,DC110/220 | ||||||
| 29 | เวลาเก็บพลังงาน | ส | ≤15 | ||||||
