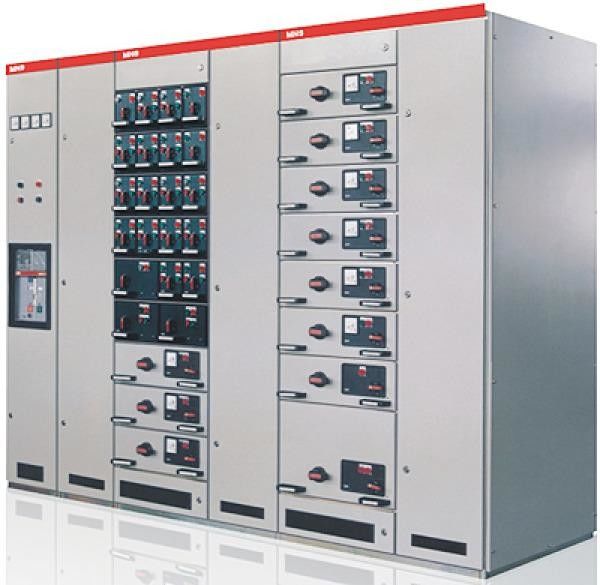

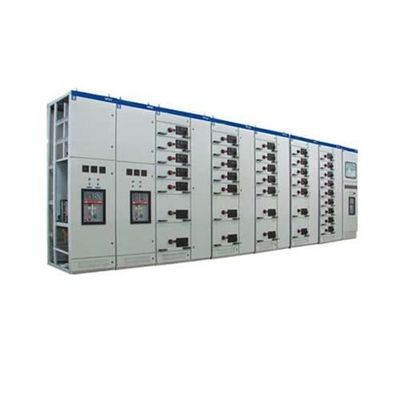

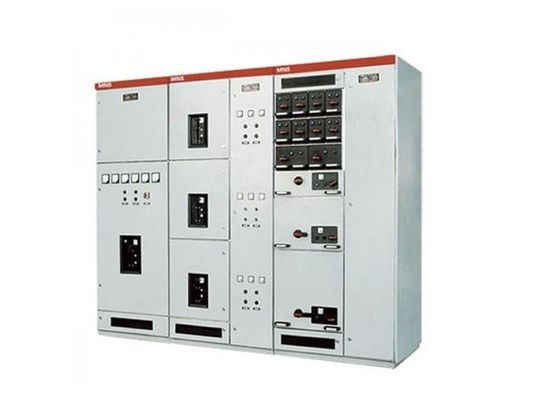

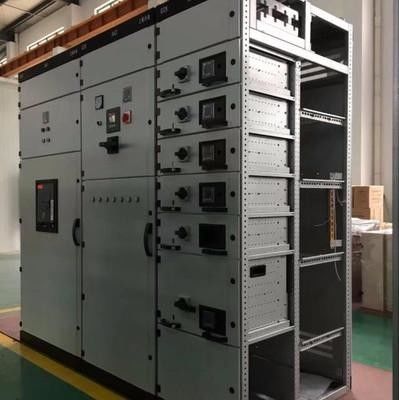

IP40 GB7251 IEC439 MNS สวิตช์ 660V LV แผงหน้าปัด Board

ทั่วไป

สวิตช์เกียร์แบบถอดได้ MNS LV ผลิตโดยโมดูลมาตรฐานโดยปรึกษาตู้สวิตช์แรงดันไฟฟ้าต่ำ MNS ซีรีส์ของ บริษัท สวิตเซอร์แลนด์ ABB และปรับปรุงสังเคราะห์อุปกรณ์นี้ใช้ได้กับระบบที่มี AC 50Hz แรงดันไฟฟ้าที่ใช้งานได้ 660V และต่ำกว่าใช้เป็นอุปกรณ์ควบคุมสำหรับการผลิตไฟฟ้าการส่งการกระจายการถ่ายโอนพลังงานและอุปกรณ์การใช้พลังงานต่างๆมีการใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าแรงต่ำของสถานประกอบการเหมืองแร่อาคารสูงและโรงแรมการก่อสร้างในเขตเทศบาลเป็นต้นนอกจากการใช้ที่ดินทั่วไปหลังจากการกำจัดแบบพิเศษแล้วยังสามารถใช้สำหรับแท่นขุดเจาะน้ำมันทางทะเลและพลังงานนิวเคลียร์ สถานี.อุปกรณ์นี้เป็นไปตามมาตรฐานสากล IEC439-1 และมาตรฐานแห่งชาติ GB7251.1

พารามิเตอร์ทางเทคนิค

1. การออกแบบที่กะทัดรัด: มีหน่วยฟังก์ชันมากขึ้นและมีพื้นที่น้อยลง

2. ความเก่งกาจที่แข็งแกร่งสำหรับโครงสร้างการประกอบที่ยืดหยุ่นส่วนบาร์ชนิด C ของโมดูลัส 25 มม. สามารถตอบสนองความต้องการของโครงสร้างและประเภทต่างๆเกรดการป้องกันและสภาพแวดล้อมการทำงาน

3. ใช้การออกแบบโมดูลมาตรฐานซึ่งสามารถรวมเข้ากับการป้องกันการดำเนินการการถ่ายโอนการควบคุมการควบคุมการวัดการบ่งชี้ ฯลฯ หน่วยมาตรฐานดังกล่าวผู้ใช้สามารถเลือกชุดประกอบตามความต้องการได้ตามต้องการโครงสร้างตู้และลิ้นชักสามารถประกอบขึ้นด้วยชิ้นส่วนมากกว่า 200 ชิ้น

4. การรักษาความปลอดภัยที่ดี: ใช้แพ็คพลาสติกวิศวกรรมชนิดป้องกันการลุกไหม้ที่มีความแข็งแรงสูงในปริมาณมากเพื่อเพิ่มประสิทธิภาพด้านความปลอดภัยในการป้องกันได้อย่างมีประสิทธิภาพ

5. ประสิทธิภาพทางเทคนิคสูง: พารามิเตอร์หลักถึงระดับขั้นสูงที่บ้าน

ข้อมูลทางเทคนิค

สภาพแวดล้อมในการทำงาน

• อุณหภูมิอากาศแวดล้อมไม่สูงกว่า + 40 ℃ไม่ต่ำกว่า -5 ℃และอุณหภูมิเฉลี่ยภายใน 24 ชม. ไม่สูงกว่า + 35 ℃
• สภาพบรรยากาศอากาศที่สะอาดความชื้นสัมพัทธ์ไม่เกิน 50% เมื่ออุณหภูมิสูงสุดคือ + 40 ℃ความชื้นสัมพัทธ์ที่สูงขึ้นจะได้รับอนุญาตที่อุณหภูมิต่ำกว่าเช่น 90% ที่ + 20 ℃ แต่ควรคำนึงถึงการเปลี่ยนแปลงอุณหภูมิด้วย เป็นไปได้ที่จะเกิดการควบแน่นในระดับปานกลางเป็นครั้งคราว
• ระดับความสูงไม่เกิน 2,000 เมตร
• อุปกรณ์นี้เหมาะสำหรับการขนส่งและการจัดเก็บที่อุณหภูมิดังต่อไปนี้: ระหว่าง -25 ถึง +55 ℃ในช่วงเวลาสั้น ๆ (ไม่เกิน 24 ชม.) ถึง +70 ℃อุปกรณ์ไม่ควรอยู่ภายใต้การกู้คืนที่ไม่สามารถย้อนกลับได้ในขั้นรุนแรงนี้ อุณหภูมิควรจะสามารถทำงานได้ตามปกติภายใต้สภาวะปกติ

การวาดภาพ Standerd
