รายละเอียดสินค้า:
|
วัสดุ: | โลหะ | แรงดันไฟฟ้า: | 3.3 ~ 24 กิโลโวลต์ |
---|---|---|---|
ปัจจุบัน: | 630-2000A | ความถี่: | 50Hz |
โรงงาน: | KNKONG | ||
แสงสูง: | สวิตช์โลหะ 6.6KV,แผง MCC LV 6.6KV,แผง KYN28A-12 LV MCC |

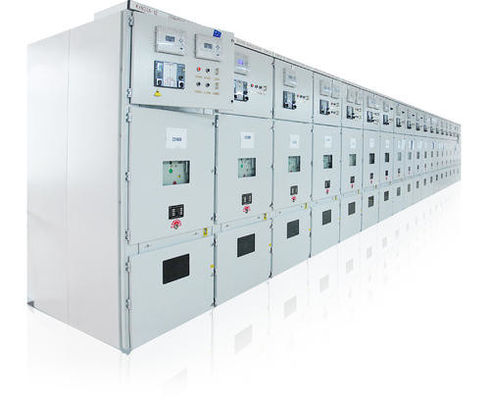

KYN28A-12 แผงโลหะในร่ม 6.6KV สวิตช์ LV MCC
ทั่วไป
สวิตช์เกียร์หุ้มโลหะในร่ม KYN28 เป็นอุปกรณ์กระจายกำลังไฟฟ้าที่สมบูรณ์สำหรับ 3.6 ~ 24kV, AC50 / 60Hz 3 เฟส, บัสเดี่ยวและระบบแบ่งส่วนบัสเดี่ยวส่วนใหญ่จะใช้สำหรับการส่งกำลังของเครื่องกำเนิดไฟฟ้าขนาดกลาง / ขนาดเล็กในโรงไฟฟ้าการรับกำลังส่งสำหรับสถานีย่อยในระบบจำหน่ายไฟฟ้าและระบบไฟฟ้าของโรงงานเหมืองแร่และสถานประกอบการและการสตาร์ทมอเตอร์ไฟฟ้าแรงสูง ฯลฯ เพื่อควบคุมป้องกันและตรวจสอบระบบสวิตช์เกียร์ตรงตามมาตรฐาน IEC, GB3906-91 นอกจากนี้เพื่อใช้กับเบรกเกอร์สูญญากาศ VS1 ในประเทศยังสามารถใช้กับ VD4 จาก ABB, 3AH5 จาก ZN65A ในประเทศของซีเมนส์และ VB2 จาก GE เป็นต้นซึ่งเป็น อุปกรณ์จ่ายไฟที่มีประสิทธิภาพดี
เพื่อให้เป็นไปตามข้อกำหนดสำหรับการติดตั้งบนผนังและการบำรุงรักษาส่วนหน้าสวิตช์เกียร์จึงติดตั้งหม้อแปลงกระแสพิเศษเพื่อให้ผู้ปฏิบัติงานสามารถบำรุงรักษาและตรวจสอบได้ที่หน้าห้องเล็ก ๆ
สภาพแวดล้อมในการทำงาน
1. อุณหภูมิ: -25 ℃ ~ + 40 ℃
2. ความชื้น: รายเดือน 95%;รายวัน 90%
3. ระดับความสูง: น้อยกว่า 2500 เมตร
4. อากาศโดยรอบไม่มีมลพิษจากก๊าซที่มีฤทธิ์กัดกร่อนและไวไฟไอ ฯลฯ
5. ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง
ผ่านการทดสอบแบบเต็มรูปแบบ
สวิตช์เกียร์ผ่านการทดสอบทั้งหมดที่กำหนดตามมาตรฐานสากล (IEC)ชุดสวิตช์แต่ละตัวต้องผ่านการทดสอบตามปกติในโรงงานก่อนส่งมอบการทดสอบเหล่านี้มีวัตถุประสงค์เพื่อตรวจสอบการทำงานของสวิตช์ตามลักษณะเฉพาะของการติดตั้งแต่ละครั้ง
ข้อมูลทางเทคนิค
ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | ||
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 3.6 ~ 24 | ||
2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | ||
3 | จัดอันดับในปัจจุบัน | ก | 630,1250,1600,2000,2500,3150,4000 | ||
4 | บัสบาร์สาขาจัดอันดับในปัจจุบัน | 630,1250,1600,2000,2500,3150,4000 | |||
5 | บัสบาร์หลักได้รับการจัดอันดับในปัจจุบัน | 630,1250,1600,2000,2500,3150,4000 | |||
6 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | KV | 38 | 50/60 |
แห้ง | 48 | 60/65 | |||
7 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 95/125 | |
8 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | KA | 40/50/63/80/100 | ||
9 | ทนต่อกระแสไฟฟ้าได้ในเวลาสั้น (4 วินาที) | 20/25 / 31.5 / 40 | |||
10 | ประเภทการป้องกัน | IP4X สำหรับที่อยู่อาศัย |
