1000A 380V GGD ชนิด Lv สวิตช์เกียร์แผงควบคุมไฟฟ้า

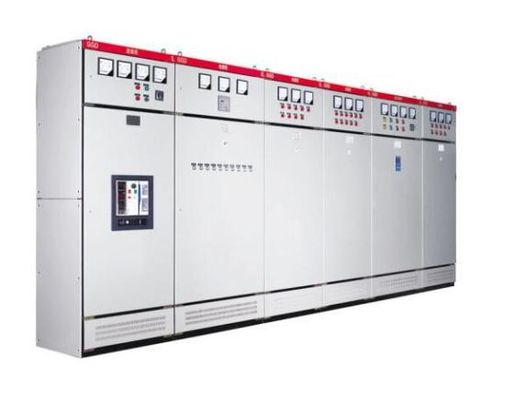

ภาพใหญ่ : 1000A 380V GGD ชนิด Lv สวิตช์เกียร์แผงควบคุมไฟฟ้า

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	KNKONG
ได้รับการรับรอง:	CCC ISO9001 GB7251 IEC439
หมายเลขรุ่น:	GGD

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
รายละเอียดการบรรจุ:	บรรจุภัณฑ์ส่งออกมาตรฐาน
เวลาการส่งมอบ:	15 วันทำการ
เงื่อนไขการชำระเงิน:	L / C, T / T
สามารถในการผลิต:	500 หน่วยต่อเดือน

ติดต่อ

1000A 380V GGD ชนิด Lv สวิตช์เกียร์แผงควบคุมไฟฟ้า

ลักษณะ

แรงดันไฟฟ้า:	380V	ปัจจุบัน:	1000-3150A
ความถี่:	50 / 60Hz	การใช้:	การควบคุมไฟฟ้า
OEM / ODM:	กรุณาแบ่งปันแบบร่าง CAD ของคุณ	โรงงาน:	KNKONG
เน้น:	แผงสวิตช์เกียร์ GGD ชนิด Lv , แผงสวิตช์เกียร์ 1000A Lv , แผงสวิตช์เกียร์ควบคุมไฟฟ้า

1000-3150A แผงควบคุมไฟฟ้าแบบสวิตช์เกียร์สูงสุด 380V GGDV

380V, 50/60 Hz
การออกแบบโมดูลาร์ ประกอบง่าย
สิ่งที่ส่งมาด้วย: สูงสุดIP40
CCC, ISO9001, GB7251, IEC439
ส่ง SLD (Single Line Drawing) หรือข้อกำหนดมาให้เรา เราออกแบบแผนสวิตช์สำหรับคุณ for

สอบถาม

การแนะนำสินค้า

ทั่วไป

ตู้จ่ายไฟฟ้ากระแสสลับชนิด GGD เหมาะสำหรับระบบจำหน่ายไฟฟ้าที่มีไฟฟ้ากระแสสลับ 50Hz, แรงดันไฟฟ้า 380V และพิกัดกระแส 1,000A ถึง 3150A สำหรับผู้ใช้ไฟฟ้า เช่น โรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงาน และสถานประกอบการเหมืองแร่ เป็นพลังงานไฟฟ้า , อุปกรณ์จ่ายไฟและจ่ายไฟ เพื่อวัตถุประสงค์ในการแปลง กระจาย และควบคุมตู้จ่ายไฟไฟฟ้าแรงต่ำ GGD AC เป็นตู้จ่ายไฟแรงดันต่ำชนิดใหม่ที่ออกแบบตามหลักการด้านความปลอดภัย ประหยัด สมเหตุสมผล และเชื่อถือได้ผลิตภัณฑ์มีลักษณะเฉพาะของความสามารถในการแตกหักสูง ไดนามิกและเสถียรภาพทางความร้อนที่ดี โครงร่างไฟฟ้าที่ยืดหยุ่น การผสมผสานที่สะดวก ซีรีย์ที่แข็งแกร่งและความสามารถในการปฏิบัติได้ โครงสร้างใหม่ และระดับการป้องกันสูงสามารถใช้เป็นผลิตภัณฑ์ทดแทนสำหรับสวิตช์เกียร์แรงดันต่ำ

G: ตู้จ่ายไฟ AC แรงดันต่ำ

G: ติดตั้งถาวรและเดินสายไฟถาวรของส่วนประกอบไฟฟ้า of

D: ตู้ไฟ

สภาพแวดล้อมในการทำงาน

1. อุณหภูมิแวดล้อมไม่สูงกว่า +40 ℃ และไม่ต่ำกว่า -5 ℃

2. เมื่อติดตั้งและใช้งานผลิตภัณฑ์ ความสูงของสถานที่ใช้งานไม่ควรเกิน 2000M

3. ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่เกิน 90% (+25℃)

4. ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือนและแรงกระแทกรุนแรง และในสถานที่ที่ส่วนประกอบทางไฟฟ้าไม่สึกกร่อน

5. ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่เกิน 5% เมื่ออุณหภูมิสูงสุดคือ 40 องศา และอนุญาตให้ใช้อุณหภูมิสัมพัทธ์ที่ใหญ่กว่าได้ที่อุณหภูมิต่ำกว่า ซึ่งควรพิจารณาเนื่องจาก

การเปลี่ยนแปลงของอุณหภูมิอาจทำให้เกิดการควบแน่นเป็นบางครั้ง

6. เมื่อผู้ใช้มีความต้องการพิเศษก็สามารถแก้ไขได้ผ่านการปรึกษากับผู้ผลิต

คุณสมบัติ

1. พื้นของตู้จ่ายไฟไฟฟ้าแรงต่ำ GGD AC ใช้รูปแบบพื้นทั่วไป และโครงประกอบโดยการเชื่อมด้วยเหล็กขึ้นรูปเย็น 8MFชิ้นส่วนโครงและชิ้นส่วนรองรับพิเศษจัดทำโดยผู้ผลิตเหล็กที่กำหนดเพื่อให้แน่ใจว่าพื้นของตู้ความแม่นยำและคุณภาพชิ้นส่วนและส่วนประกอบของตู้ทั่วไปได้รับการออกแบบตามหลักการของโมดูล และมีการติดตั้งรูยึด 20 โมดูล ซึ่งมีค่าสัมประสิทธิ์สากลสูงสามารถทำให้โรงงานตระหนักถึงการผลิตล่วงหน้าซึ่งไม่เพียงแต่ทำให้วงจรการผลิตสั้นลงเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพในการทำงานอีกด้วย

2. ตู้ GGD ได้รับการออกแบบโดยคำนึงถึงปัญหาการกระจายความร้อนอย่างเต็มที่เมื่อตู้ทำงานมีช่องระบายความร้อนที่ปลายด้านบนและด้านล่างของตู้แตกต่างกัน

เมื่ออุปกรณ์ไฟฟ้าในตู้ร้อนขึ้น ความร้อนจะเพิ่มขึ้นและระบายออกทางช่องด้านบน ขณะที่อากาศเย็นจะถูกเติมเข้าไปในตู้อย่างต่อเนื่องจากช่องด้านล่าง เพื่อให้ตู้ที่ปิดสนิทสร้างช่องระบายอากาศตามธรรมชาติจากล่างขึ้นบน ไปถึงพื้นที่กระจายความร้อนวัตถุประสงค์.

3. ตามข้อกำหนดของการออกแบบผลิตภัณฑ์อุตสาหกรรมสมัยใหม่ ใช้วิธีอัตราส่วนทองคำในการออกแบบรูปร่างตู้และขนาดการแบ่งของแต่ละส่วน เพื่อให้ลักษณะโดยรวมสวยงามและสด

4. ประตูเชื่อมต่อกับโครงด้วยบานพับแบบบานพับสำหรับติดตั้งง่ายต่อการถอดประกอบมีแถบพลาสติกยางรูปภูเขาที่ขอบประตูพับเมื่อปิดประตู แถบที่ฝังไว้ระหว่างประตูและโครงจะมีจังหวะการอัดบางอย่าง ซึ่งสามารถป้องกันไม่ให้ประตูชนกับตัวตู้โดยตรง และปรับปรุงระดับการป้องกันของประตู

5. ประตูเครื่องมือที่ติดตั้งอุปกรณ์ไฟฟ้าเชื่อมต่อกับโครงด้วยลวดทองแดงอ่อนหลายเส้นชิ้นส่วนการติดตั้งในตู้และโครงเชื่อมต่อกันด้วยสกรูแบบเกลียว และทั้งตู้ถือเป็นวงจรป้องกันการต่อลงดินที่สมบูรณ์

6. สีอบโพลีเอสเตอร์สีส้มใช้สำหรับทาพื้นผิวตู้การยึดเกาะที่แข็งแรงและเนื้อสัมผัสที่ดีตู้ทั้งตู้เป็นโทนสีด้าน ซึ่งช่วยหลีกเลี่ยงเอฟเฟกต์ที่ตระการตาและสร้างสภาพแวดล้อมทางภาพที่สะดวกสบายยิ่งขึ้นสำหรับพนักงานที่ปฏิบัติหน้าที่

7. สามารถถอดฝาครอบด้านบนของตู้ออกได้เมื่อจำเป็นเพื่ออำนวยความสะดวกในการประกอบและปรับแต่งบัสบาร์หลักบนไซต์มุมทั้งสี่ของตู้ด้านบนมีวงแหวนยกสำหรับยกและขนส่ง

8. เกรดป้องกันตัวตู้คือ IP30 และผู้ใช้ยังสามารถเลือกระหว่าง IP20 ~ IP40 ตามความต้องการของสภาพแวดล้อมการใช้งาน

ติดตั้งและใช้งาน

หลังจากที่สินค้ามาถึงที่รับสินค้าแล้ว ให้ตรวจสอบก่อนว่าบรรจุภัณฑ์อยู่ในสภาพสมบูรณ์และไม่เสียหายหรือไม่หากพบปัญหาควรแจ้งให้หน่วยงานที่เกี่ยวข้องทราบเพื่อหาสาเหตุสำหรับสินค้าที่ไม่ได้ติดตั้งทันที ควรวางในที่ที่เหมาะสมตามสภาพการใช้งานปกติ

1. การติดตั้งผลิตภัณฑ์ควรดำเนินการตามแผนผังการติดตั้งผู้ใช้ควรเตรียมเหล็กและสลักเกลียวฐานรากเมื่อติดตั้งบัสบาร์หลักแล้ว ควรซ่อมแซมและปรับระดับพื้นผิวหน้าตัก ทำความสะอาดและเคลือบด้วยปิโตรเลียมเจลลี่ที่เป็นกลางหรือมาตรการอื่นๆ แล้วยึดด้วยสลักเกลียว

2. รายการต่อไปนี้จะต้องได้รับการตรวจสอบและทดสอบก่อนนำผลิตภัณฑ์ไปใช้งานหลังการติดตั้ง

A ตรวจสอบว่าสีพื้นผิวของตัวตู้ลอกออกหรือไม่ และตัวตู้แห้งและสะอาดหรือไม่

B. กลไกการทำงานของอุปกรณ์ไฟฟ้ามีความยืดหยุ่นหรือไม่ และไม่ควรมีการติดขัดหรือแรงในการทำงานมากเกินไป

C. การเปิด-ปิดเครื่องใช้ไฟฟ้าหลักมีความน่าเชื่อถือและแม่นยำหรือไม่ และการเปิด-ปิดของหน้าสัมผัสเสริมนั้นเชื่อถือได้และแม่นยำหรือไม่

ง. ข้อบ่งชี้ของเครื่องมือและการเปลี่ยนแปลงและขั้วของหม้อแปลงถูกต้องหรือไม่

จ. การต่อบัสนั้นดีหรือไม่ ไม่ว่าส่วนรองรับฉนวน ชิ้นส่วนการติดตั้งและอุปกรณ์เสริมจะได้รับการติดตั้งอย่างแน่นหนาและเชื่อถือได้หรือไม่

หน้าสัมผัสเสริม F ตรงตามข้อกำหนดหรือไม่ ข้อกำหนดแกนฟิวส์ของฟิวส์ถูกต้องหรือไม่ ค่าการตั้งค่าของรีเลย์ตรงตามข้อกำหนดการออกแบบหรือไม่ และการดำเนินการนั้นถูกต้องหรือไม่

หน้าสัมผัสของวงจร G ตรงตามข้อกำหนดของแผนผังไฟฟ้าหรือไม่

H ว่าระบบวงจรป้องกันตรงตามข้อกำหนดหรือไม่

ฉันใช้เมกโอห์มมิเตอร์ 500V เพื่อวัดค่าความต้านทานสัมบูรณ์ไม่น้อยกว่า 1 เมกะโอห์ม

3. ข้อควรระวังในการใช้งาน:

A ผลิตภัณฑ์นี้ไม่ได้ติดตั้งชิดผนัง การทำงานด้านเดียว (ด้านหน้า) ประตูเปิดสองด้านเพื่อซ่อมแซมตู้จ่ายไฟแรงดันต่ำช่องทางการซ่อมบำรุงผลิตภัณฑ์และประตูตู้จะต้องเป็นผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสมในการเข้าหรือเปิดเพื่อดำเนินการ ตรวจสอบ และบำรุงรักษา

B. เบรกเกอร์อากาศหลังจากปิดและเปิดหลายครั้งจะทำให้เกิดการไหม้ของหน้าสัมผัสหลักและผลิตสารคาร์บอนซึ่งจะเพิ่มความต้านทานการสัมผัสควรบำรุงรักษาและซ่อมแซมเซอร์กิตเบรกเกอร์อากาศตามคำแนะนำการใช้งานเป็นประจำ
