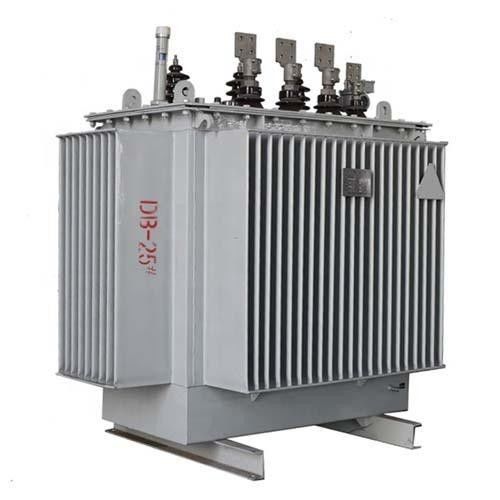

GB1094 หม้อแปลงแช่น้ำมัน

มาตรฐานผลิตภัณฑ์

GB1094.1-2013 กฎทั่วไปสำหรับหม้อแปลงไฟฟ้า
GB1094.2-2013 อุณหภูมิหม้อแปลงไฟฟ้าเพิ่มขึ้น
GB1094.3-2003 ระดับฉนวนและการทดสอบฉนวนของหม้อแปลงไฟฟ้า
GB1094.5-2008 หม้อแปลงไฟฟ้าทนต่อความสามารถในการลัดวงจร
GB / T1094.10-2003 หม้อแปลงไฟฟ้า - ส่วนที่ 10: การกำหนดระดับเสียง
GB / T25446-2010 พารามิเตอร์ทางเทคนิคและข้อกำหนดทางเทคนิคของหม้อแปลงกระจายแกนผสมอสัณฐานแช่น้ำมัน

เงื่อนไข

1. สภาพแวดล้อมปกติ: ระดับความสูงไม่เกิน 1,000 เมตร;
2. อุณหภูมิแวดล้อมสูงสุด +40 ° C ต่ำสุด -25 ° C;
3. เงื่อนไขสำหรับสภาพแวดล้อมพิเศษ: ความสูงมากกว่า 1,000 เมตร;
4. อุณหภูมิแวดล้อมสูงสุด +40 ° C ต่ำสุด -45 ° C(คำอธิบายโดยละเอียดเมื่อสั่งซื้อ);
5. สถานที่ติดตั้ง: ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนไม่มีสิ่งสกปรกที่ชัดเจน
หมายเหตุ: ตามเงื่อนไขที่ตกลงเพื่อจัดหาผลิตภัณฑ์ให้กับผู้ใช้ภายใต้เงื่อนไขการใช้งานพิเศษ

คุณสมบัติโครงสร้าง

แกนเหล็ก:วัสดุแม่เหล็กของแกนเหล็กใช้โลหะผสมอสัณฐานเนื่องจากโลหะผสมอสัณฐานไม่มีโครงสร้างผลึกและมีลักษณะแม่เหล็กอ่อนพื้นที่ของห่วงฮิสเทรีซิสจึงแคบมากการทำให้เป็นแม่เหล็ก
พลังงานมีขนาดเล็กความต้านทานไฟฟ้าสูงและการสูญเสียกระแสไหลวนมีขนาดเล็กดังนั้นจึงใช้การสูญเสียที่ไม่มีโหลดและกระแสไฟฟ้าไม่โหลดของหม้อแปลงที่ทำจากวัสดุนี้ต่ำมาก.แกนกลางประกอบด้วยเฟรมหลักสี่เฟรมที่แยกจากกันในระนาบเดียวกัน
เพื่อสร้างประเภทสามเฟสห้าคอลัมน์ต้องได้รับการอบอ่อนและต้องมีข้อต่อขวางที่มีรูปร่างหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้า

ม้วน:นอกเหนือจากการใช้ขดลวดแรงดันต่ำ (160kVA หรือน้อยกว่า) กับตัวนำทองแดงแล้วโครงสร้างทรงกระบอกที่ทำจากฟอยล์ทองแดงยังใช้โดยทั่วไปขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกหลายชั้นเพื่อปรับสมดุลการกระจายแอมแปร์ที่คดเคี้ยวและการรั่วไหลของฟลักซ์แม่เหล็กขดลวดแรงดันสูงและแรงดันต่ำถูกพันเข้าด้วยกันกับอุปกรณ์ดึงลวดเพื่อสร้างขดลวดสี่เหลี่ยมและขดลวดจะแข็งตัวโดยการกดร้อนและการสร้างเพื่อเพิ่มความแข็งแรงเชิงกลของขดลวดและความสามารถในการทนต่อไฟฟ้าลัดวงจร

ถังน้ำมัน:ใช้โครงสร้างลูกฟูกแบบปิดผนึกที่สวยงามและไม่ต้องบำรุงรักษาผ่านเทคโนโลยีการผลิตถังน้ำมันขั้นสูงได้รับความกดดันอย่างเข้มงวด ..
