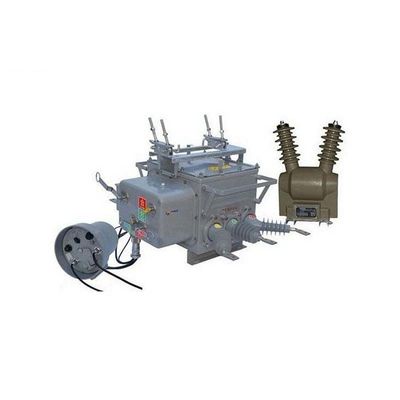

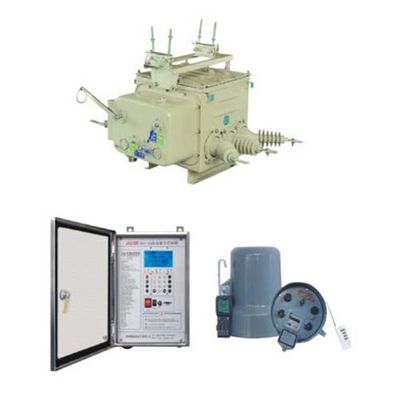

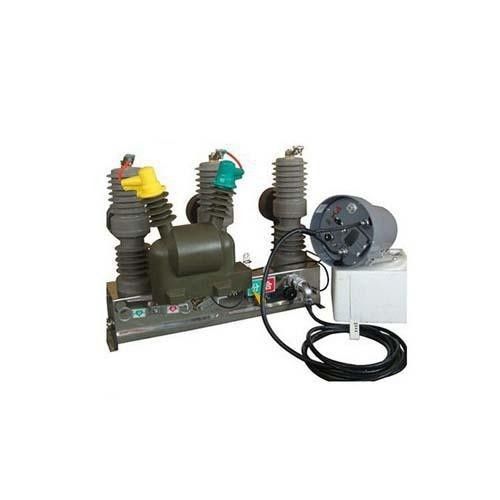

เบรกเกอร์ VCB กลางแจ้ง

/ filedownload / 50488ZW20 ซีรี่ส์เบรกเกอร์สูญญากาศประกอบด้วยสามส่วนคือตัวเบรกเกอร์กลไกการทำงานและอุปกรณ์ยกตัวเบรกเกอร์ประกอบด้วยวงจรนำไฟฟ้าระบบฉนวนซีลและตัวเครื่องห่วงที่เป็นสื่อกระแสไฟฟ้าทั้งหมดเกิดจากแกนนำลวดเข้าและออกคลิปนำไฟฟ้าการเชื่อมต่อแบบอ่อนและห้องพ่นสูญญากาศ

ผลิตภัณฑ์นี้ใช้ฉนวนก๊าซ SF6ปลอกหุ้มฉนวนทางเข้าและทางออกถูกหล่อด้วยยางซิลิกอนอีพอกซีเรซินเพื่อลดระดับเสียงของสวิตช์เฟส A และ C ใช้บูชเข้ามุมเพื่อให้แน่ใจว่ามีฉนวนภายนอกที่ดีการตกแต่งภายในใช้โครงสร้างฉนวนคอมโพสิตในกรณีที่ไม่มีการชาร์จก๊าซ SF6 ก็สามารถเข้าถึงระดับฉนวนที่สอดคล้องกันได้

ผลิตภัณฑ์นี้ใช้โครงสร้างการปิดผนึกที่ครบถ้วน: ฝาครอบกลไกและฝาครอบด้านบนของตัวเครื่องถูกปิดผนึกด้วยร่องขึ้นรูปปั๊มและเพลาตัวชี้เอาท์พุทจะปิดผนึกด้วยวงแหวน 0 "คู่และบูชสายทางเข้าและทางออกจะถูกหล่อเข้าด้วยกัน เพื่อให้แน่ใจว่ามีอากาศถ่ายเทได้ดี

เงื่อนไขการบริการปกติ:

1. ระดับความสูง≤2000

2. อุณหภูมิ: -15 ℃ ~ + 50 ℃

3. แรงดันไอน้ำสูงสุด: 24 ชั่วโมง≤2.2kpa1เดือน≤1.8kpa

4. ความดันลม: ≤700pa (34m / s)

5. ความรุนแรงของแผ่นดินไหว≤8

6. น้ำแข็งหนา≤10มม

7. ไม่มีไฟไหม้อันตรายจากการระเบิดการกัดกร่อนของสารเคมีการสั่นสะเทือนที่รุนแรง

พารามิเตอร์ทางเทคนิค
