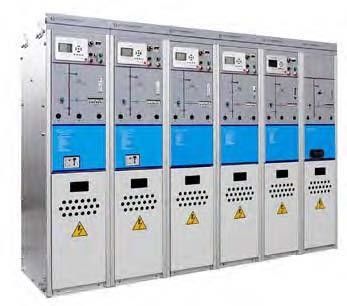

ยูนิตหลักของวงแหวน 33KV

ตามการกำหนดค่าที่แตกต่างกันตู้เครือข่ายวงแหวนหุ้มฉนวนที่เป็นของแข็งสามารถรับรู้ถึงหน้าที่ของการทำลายกระแสโหลดทำลายกระแสไฟฟ้าลัดวงจรการสลับสายจ่ายไฟคู่ด้วยตนเองและอัตโนมัติการป้องกันการแตกอย่างรวดเร็วในปัจจุบันการป้องกันสายดินเฟสเดียว ระบบสายดินและการสื่อสารยูนิตหลักของวงแหวนหุ้มฉนวนแข็งแบ่งออกเป็นหน่วย V (ยูนิตเบรกเกอร์), หน่วย C (หน่วยสวิตช์โหลด), หน่วย F (หน่วยไฟฟ้ารวม) แต่ละยูนิตสามารถใช้งานได้โดยลำพังหรือขยายได้อย่างอิสระและโครงสร้างจะแบ่งออกเป็นเครื่องมือ ห้อง.กลไกการทำงานส่วนครั้งเดียวห้องเครื่องมือสามารถติดตั้งอุปกรณ์ป้องกันไมโครคอมพิวเตอร์ (คอนโทรลเลอร์) ได้กลไกดังกล่าวเป็นกลไกการทำงานพิเศษของสปริงกระบวนการเจลอัตโนมัติ APG ใช้สำหรับการทำครั้งเดียวสวิตช์และห้องดับเพลิงส่วนโค้งถูกปิดผนึกอย่างสมบูรณ์ในอีพอกซีเรซินและมีข้อต่อพิเศษและบัสเชื่อมต่ออยู่

โครงสร้างภายในของตู้

แกนกลางของตู้เครือข่ายวงแหวนหุ้มฉนวนแข็งประกอบด้วยชิ้นส่วนที่สำคัญหลายอย่างเช่นตัวขัดขวางสูญญากาศระบบฉนวนที่เป็นของแข็งสวิตช์มีดสามสถานีและกลไกการทำงาน
