รายละเอียดสินค้า:
|
| พิกัดแรงดัน: | 12/24/36KV | คะแนนปัจจุบัน: | 630A 1250A |
|---|---|---|---|
| ความถี่เรตติ้ง: | 50Hz | มาตรฐาน: | GB ISO |
| OEM/ODM: | มีอยู่ | ||
| เน้น: | สวิตช์เกียร์ฉนวนแก๊สแรงดันปานกลาง,สวิตช์เกียร์ฉนวนแก๊สแรงดันปานกลาง 36KV,สวิตช์ gis HXGN15 mv |
||

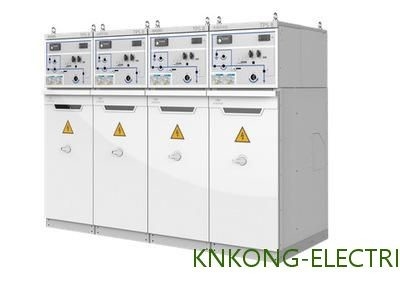

แก๊สหุ้มฉนวน SF6 สวิตช์เกียร์ HXGN15 series Swg 12/24/36KV 630A 1250A MV แผงสวิตช์ GB ISO
การแนะนำสินค้า
ทั่วไป
HXGN15 ซีรีส์ยูนิตประเภทตู้ตาข่าย SF6 พร้อมสวิตช์โหลด SF6 เป็นสวิตช์หลัก สำหรับตู้ทั้งหมด เหมาะสำหรับระบบจำหน่ายไฟฟ้าอัตโนมัติและสวิตช์ปิดโลหะขนาดกะทัดรัดที่ขยายได้โดยมีลักษณะโครงสร้างที่เรียบง่าย การทำงานที่ยืดหยุ่น การประสานที่เชื่อถือได้ และการติดตั้งที่สะดวก ฯลฯ ซึ่งสามารถให้โครงการทางเทคนิคที่น่าพอใจทั้งสำหรับโอกาสการใช้งานที่แตกต่างกันและผู้ใช้ด้วยการนำเทคโนโลยีเซ็นเซอร์มาใช้และการถ่ายทอดการป้องกันที่ทันสมัย บวกกับเทคโนโลยีขั้นสูงและโครงการประกอบที่ยืดหยุ่น ตู้ตาข่ายวงแหวน SF6 ยูนิตชนิด HXGN15 สามารถตอบสนองความต้องการของตลาดที่ผันแปรอย่างต่อเนื่องได้อย่างสมบูรณ์สามารถใช้สวิตช์แบ่งโหลด FLBS36 SF6 ที่ผลิตเองได้นอกจากนี้ ตามความต้องการของผู้ใช้ยังสามารถประกอบเข้ากับเบรกเกอร์วงจรสุญญากาศซีรีย์ VB4 ระดับสากลที่มีกลไกแม่เหล็กถาวรที่ทำโดย AREVA หรือ HD4 ประเภท SF6 เบรกเกอร์ที่ทำโดย AREVA หรือ HD4 ประเภท SF6 เบรกเกอร์ที่ทำโดย ABB หรือ VS1- ของเรา เบรกเกอร์สูญญากาศ 12 ชนิดพร้อมกลไกแม่เหล็กถาวรวิธีการทำงานของสวิตช์หลักภายในยูนิตหลักแบบวงแหวนอาจเป็นแบบขับเคลื่อนด้วยตนเองหรือแบบขับเคลื่อนด้วยพลังงานไฟฟ้าและสามารถตอบสนองความต้องการของ "Four Controls" เมื่อจับคู่กับ FTU และ RTU
ลักษณะเฉพาะ
1. โครงสร้างหุ้มด้วยโลหะและปิดสนิทสามารถป้องกันสิ่งสกปรกและสัตว์ขนาดเล็กจากทางเข้า
2. ผ่านหน้าต่างสังเกตตำแหน่งสวิตช์แผงประตูและสภาพทั่วไปได้ชัดเจน
3. ที่จับประตูและสวิตช์ทำงานประสานกันทางกลไกเพื่อให้แน่ใจว่าประตูไม่สามารถเปิดได้เมื่อปิดสวิตช์และไม่สามารถปิดสวิตช์ได้เมื่อเปิดประตู
4. สวิตช์เกียร์ใช้สวิตช์สูญญากาศรวมกับวัสดุฉนวนที่เป็นของแข็งเทคโนโลยีที่เป็นมิตรกับสิ่งแวดล้อมนี้ช่วยหลีกเลี่ยงการใช้ SF6 เป็นก๊าซฉนวน
5. การเชื่อมต่อ FIVE-PREVENTION ที่เชื่อถือได้สามารถป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ
สภาพแวดล้อมการบริการ
1. อุณหภูมิอากาศ: -35℃~+40℃
2. ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%;ความชื้นเฉลี่ยรายวัน 90%
3. ระดับความสูง: ≤ 2500m
4. เห็นได้ชัดว่าอากาศแวดล้อมไม่มีมลพิษจากก๊าซ ไอระเหย ฯลฯ ที่กัดกร่อนและติดไฟได้
5. ห้ามเขย่าอย่างรุนแรง
ข้อมูลทางเทคนิค
| ไม่. | สิ่งของ | หน่วย | พารามิเตอร์ | |||
| 1 | แรงดันไฟฟ้า | kV | 12 | 24 | 36 | |
| 2 | จัดอันดับความถี่ | Hz | 50/60 | |||
| 3 | จัดอันดับปัจจุบัน | อา | 630(1250*) | |||
| 4 |
ความถี่พลังงาน 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | kV | 38 | 50 | 70 |
| แห้ง | kV | 48 | 60 | 85 | ||
| 5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | kV | 75 | 125/150 | 170 | |
| 6 | จัดอันดับลัดวงจรปัจจุบัน (สูงสุด) | คะ | 80 | 63 | 63 | |
| 7 | พิกัดโหลดที่ใช้งานและกระแสไฟตัดวงจรปิด | อา | 63 | 50 | 50 | |
| 8 | จัดอันดับการถ่ายโอนปัจจุบัน | อา | 1700 | 1200 | 1200 | |
| 9 | จัดอันดับลัดวงจรทำให้ปัจจุบัน (สูงสุด) | คะ | 80 | 63 | 63 | |
| 10 | จัดอันดับสายเคเบิล (สาย) ชาร์จทำลายปัจจุบัน | อา |
50 และ 10 50/10 |
|||
| 11 | ค่าสายเคเบิลแตกกระแสในความผิดพลาดของสายดิน | อา | 20 | 20 | 20 | |
| 12 | จัดอันดับทนต่อกระแส (สูงสุด) | คะ | 80 | 63 | 63 | |
| 13 | เวลาสั้นทนต่อกระแส (2s) | คะ | 25 | 20 | 20 | |
| 14 | กลไกชีวิต | ครั้ง | 5000 | 2000 | 2000 | |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟสูงสุดจะขึ้นอยู่กับฟิวส์บวกชุดค่าผสม
