รายละเอียดสินค้า:
|
| มาตรฐาน: | IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1, IEC 62271-200, IEC | แรงดันไฟฟ้า: | 24KV |
|---|---|---|---|

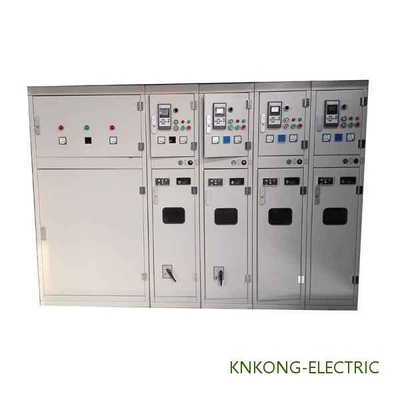

| ชื่อ: | สวิตช์เกียร์ฉนวนแก๊ส Gis | พิมพ์: | แผงไฟฟ้า SF6 RMU |
| หมุนเวียน: | 630,1250A | ลักษณะเฉพาะ: | หุ้มด้วยโลหะ |
| แสงสูง: | สวิตช์เกียร์ฉนวนแก๊ส Gis,แผงไฟฟ้า SF6 RMU,สวิตช์เกียร์ฉนวนแก๊ส 24KV Gis |
||
การแนะนำสินค้า
ทั่วไป
HXGN15 ซีรีส์ยูนิตประเภทตู้วงแหวน SF6 พร้อมสวิตช์โหลด SF6 เป็นสวิตช์หลักสำหรับตู้ทั้งหมดเหมาะสำหรับระบบจ่ายไฟฟ้าอัตโนมัติและสวิตช์ปิดโลหะขนาดกะทัดรัดที่ขยายได้อักขระในโครงสร้างที่เรียบง่ายการทำงานที่ยืดหยุ่นการเชื่อมต่อที่เชื่อถือได้และการติดตั้งที่สะดวก ฯลฯ ซึ่งสามารถให้โครงการทางเทคนิคที่น่าพอใจทั้งในโอกาสการใช้งานและผู้ใช้ที่แตกต่างกันด้วยการใช้เทคโนโลยีเซ็นเซอร์และรีเลย์ป้องกันที่ทันสมัยบวกกับเทคโนโลยีขั้นสูงและโครงการประกอบที่ยืดหยุ่นตู้ตาข่ายวงแหวน SF6 ชนิด SF6 ของยูนิต HXGN15 สามารถตอบสนองความต้องการของตลาดที่ผันแปรอย่างต่อเนื่องได้อย่างสมบูรณ์สามารถใช้สวิตช์แบ่งโหลด FLBS36 SF6 ที่ผลิตเองได้นอกจากนี้ตามความต้องการของผู้ใช้สามารถประกอบเข้ากับเบรกเกอร์สูญญากาศ VB4 ซีรีส์ระดับแนวหน้าในระดับสากลที่มีกลไกแม่เหล็กถาวรที่ทำโดยเบรกเกอร์ AREVA หรือ HD4 ประเภท SF6 ที่ทำโดยเบรกเกอร์ AREVA หรือ HD4 ประเภท SF6 ที่ทำโดย ABB หรือด้วย VS1-12 ของเรา พิมพ์เบรกเกอร์สูญญากาศพร้อมกลไกแม่เหล็กถาวรวิธีการทำงานของสวิตช์หลักภายในยูนิตหลักแบบวงแหวนสามารถขับเคลื่อนด้วยตนเองหรือแบบไฟฟ้าก็ได้และสามารถตอบสนองความต้องการของ Four Controls” เมื่อจับคู่กับ FTU และ RTU
ลักษณะเฉพาะ
1. โครงสร้างที่หุ้มด้วยโลหะและปิดสนิทสามารถป้องกันสิ่งสกปรกและสัตว์ขนาดเล็กจากทางเข้า
2. ผ่านหน้าต่างสังเกตที่แผงประตูสามารถมองเห็นตำแหน่งสวิตช์และสภาพทั่วไปได้อย่างชัดเจน
3. ที่จับการทำงานของประตูและสวิตช์เชื่อมต่อกันโดยกลไกเพื่อให้แน่ใจว่าไม่สามารถเปิดประตูได้เมื่อปิดสวิตช์และไม่สามารถปิดสวิตช์ได้เมื่อเปิดประตู
4. สวิตช์เกียร์ใช้สวิตช์สูญญากาศรวมกับวัสดุฉนวนที่เป็นของแข็งเทคโนโลยีที่เป็นมิตรกับสิ่งแวดล้อมนี้หลีกเลี่ยงการใช้ SF6 เป็นก๊าซฉนวน
5. ลูกโซ่ห้าป้องกันที่เชื่อถือได้สามารถป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ
สภาพแวดล้อมการบริการ
1. อุณหภูมิอากาศ: -35 ℃ ~ + 40 ℃
2. ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%;ความชื้นเฉลี่ยรายวัน 90%
3. ระดับความสูง 2500m
4. อากาศโดยรอบไม่มีมลพิษจากก๊าซที่มีฤทธิ์กัดกร่อนและไวไฟไอ ฯลฯ
5. ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง
วันที่ทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | |||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 | 36 | |
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | |||
| 3 | จัดอันดับในปัจจุบัน | ก | 630 (1250 *) | |||
| 4 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | กิโลโวลต์ | 38 | 50 | 70 |
| แห้ง | กิโลโวลต์ | 48 | 60 | 85 | ||
| 5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125/150 | 170 | |
| 6 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | kA | 80 | 63 | 63 | |
| 7 | จัดอันดับโหลดที่ใช้งานอยู่และกระแสไฟตัดวงจรปิด | ก | 63 | 50 | 50 | |
| 8 | จัดอันดับการถ่ายโอนในปัจจุบัน | ก | 1700 | 1200 | 1200 | |
| 9 | จัดอันดับการลัดวงจรทำให้กระแสไฟฟ้า (สูงสุด) | kA | 80 | 63 | 63 | |
| 10 | สายเคเบิ้ล (เส้น) กำลังชาร์จไฟขาด | ก |
50 และ 10 50/10 |
|||
| 11 | ค่าสายเคเบิลทำลายกระแสไฟฟ้าในความผิดพลาดของการต่อสายดิน | ก | 20 | 20 | 20 | |
| 12 | จัดอันดับทนต่อปัจจุบัน (สูงสุด) | kA | 80 | 63 | 63 | |
| 13 | เวลาสั้น ๆ ทนต่อกระแส (2 วินาที) | kA | 25 | 20 | 20 | |
| 14 | อายุการใช้งานของกลไก | ครั้ง | 5,000 | พ.ศ. 2543 | พ.ศ. 2543 | |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟฟ้าสูงสุดจะขึ้นอยู่กับการรวม Fuse plus
