รายละเอียดสินค้า:
|
| วัสดุ: | โลหะหุ้ม | สี: | สีเทา |
|---|---|---|---|
| แรงดันไฟฟ้า: | 3.6 ~ 24 กิโลโวลต์ | ความถี่: | 50 / 60Hz |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
| แสงสูง: | สวิตช์แรงดันไฟฟ้าขนาดกลางที่ถอดออกได้,สวิตช์แรงดันปานกลาง KYN28A-12,KYN28A-12 สวิตช์หุ้มโลหะ |
||

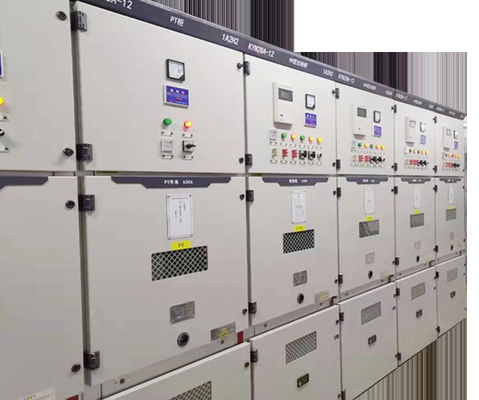

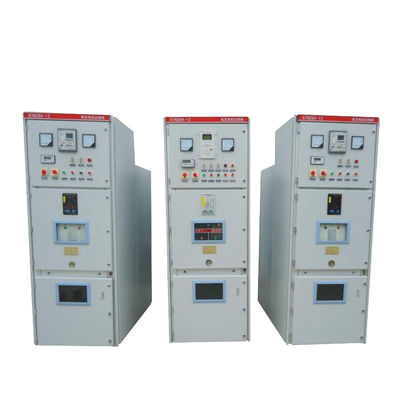

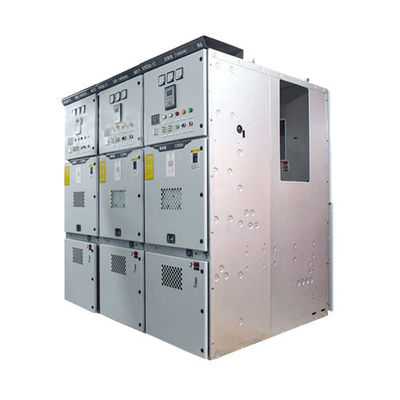

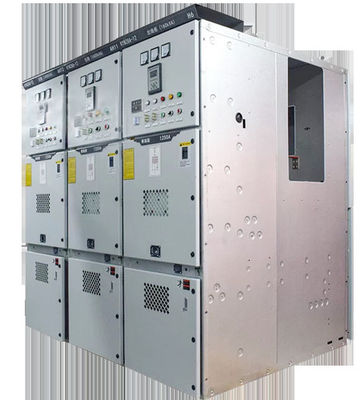

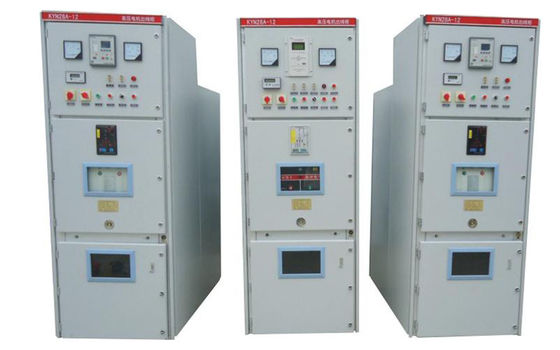

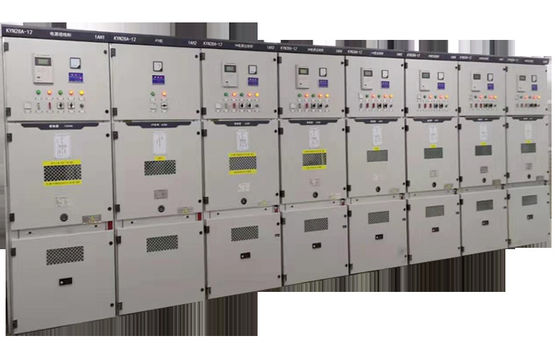

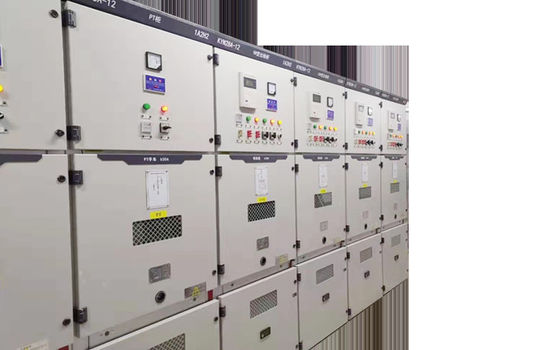

สวิตช์แรงดันไฟฟ้าขนาดกลางที่ถอดออกได้ KYN28A-12 Metal Clad สวิตช์
KYN28A-12 Metalclad สวิตช์เกียร์แรงดันไฟฟ้าขนาดกลางที่ถอดออกได้มาตรฐาน IEC
ทั่วไป
สวิตช์เกียร์หุ้มโลหะในร่ม KYN28 เป็นอุปกรณ์กระจายกำลังไฟฟ้าที่สมบูรณ์สำหรับ 3.6 ~ 24kV, AC50 / 60Hz 3 เฟส, บัสเดี่ยวและระบบแบ่งส่วนบัสเดี่ยวส่วนใหญ่จะใช้สำหรับการส่งกำลังของเครื่องกำเนิดไฟฟ้าขนาดกลาง / ขนาดเล็กในโรงไฟฟ้าการรับกำลังส่งสำหรับสถานีย่อยในระบบจำหน่ายไฟฟ้าและระบบไฟฟ้าของโรงงานเหมืองแร่และสถานประกอบการและการสตาร์ทมอเตอร์ไฟฟ้าแรงสูง ฯลฯ เพื่อควบคุมป้องกันและตรวจสอบระบบสวิตช์เกียร์ตรงตามมาตรฐาน IEC, GB3906-91 นอกจากจะใช้กับเบรกเกอร์สูญญากาศ VS1 ในประเทศแล้วยังสามารถใช้กับ VD4 จาก ABB, 3AH5 จาก ZN65A ในประเทศของซีเมนส์และ VB2 จาก GE เป็นต้นซึ่งเป็นพลังงานอย่างแท้จริง อุปกรณ์กระจายสินค้าที่มีประสิทธิภาพดี
เพื่อให้เป็นไปตามข้อกำหนดสำหรับการติดตั้งบนผนังและการบำรุงรักษาส่วนหน้าสวิตช์เกียร์จึงติดตั้งหม้อแปลงกระแสพิเศษเพื่อให้ผู้ปฏิบัติงานสามารถบำรุงรักษาและตรวจสอบได้ที่หน้าห้องเล็ก ๆ
สภาพแวดล้อมการบริการ
1. อุณหภูมิอากาศ: -25 ℃ ~ + 40 ℃
2. ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%;ความชื้นเฉลี่ยรายวัน 90%
3. ระดับความสูง: ≤ 2500 ม
4. อากาศโดยรอบไม่มีมลพิษจากก๊าซที่มีฤทธิ์กัดกร่อนและไวไฟไอ ฯลฯ
5. ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง
ผ่านการทดสอบแบบเต็มรูปแบบ
สวิตช์เกียร์ผ่านการทดสอบทั้งหมดที่กำหนดตามมาตรฐานสากล (IEC)ชุดสวิตช์แต่ละตัวต้องผ่านการทดสอบตามปกติในโรงงานก่อนส่งมอบการทดสอบเหล่านี้มีวัตถุประสงค์เพื่อตรวจสอบการทำงานของสวิตช์ตามลักษณะเฉพาะของการติดตั้งแต่ละครั้ง
ข้อมูลทางเทคนิค
| ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | ||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 3.6 ~ 24 | ||
| 2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | ||
| 3 | จัดอันดับในปัจจุบัน | ก | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | บัสบาร์สาขาจัดอันดับในปัจจุบัน | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | บัสบาร์หลักได้รับการจัดอันดับในปัจจุบัน | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | KV | 38 | 50/60 |
| แห้ง | 48 | 60/65 | |||
| 7 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 95/125 | |
| 8 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | KA | 40/50/63/80/100 | ||
| 9 | เวลาสั้น ๆ ทนต่อกระแส (4 วินาที) | 20/25 / 31.5 / 40 | |||
| 10 | ประเภทการป้องกัน | IP4X สำหรับที่อยู่อาศัย | |||
ลูกค้าควรเสนอข้อมูลต่อไปนี้สำหรับการสั่งซื้อ:
1. แผนภาพการเดินสายไฟของวงจรหลักและข้อกำหนดทางเทคนิคพิเศษ
2. แผนการติดตั้งแผงสวิตช์;
3. ข้อมูลจำเพาะของส่วนประกอบภายในแผงสวิตช์และแผนผังของวงจรเสริมและแผนภาพวงจรควบคุม
4. เอกสารที่เป็นลายลักษณ์อักษรอื่น ๆ ที่จำเป็นเป็นพิเศษ
5. SLD (การวาดเส้นเดียว)
Knkong Electric จัดหาสวิตช์ 11KV ตามความต้องการของลูกค้าโปรดส่ง SLD มาให้เราแล้วเราสามารถใช้งานได้ 100% สวิตช์เกียร์ 11KV เป็นผลิตภัณฑ์ระหว่างประเทศที่ขายดีที่สุดของเราโดยมี VS1 เบรกเกอร์สูญญากาศที่พัฒนาขึ้นโดยอิสระของจีนซึ่งช่วยให้เราสามารถแข่งขันกับผลิตภัณฑ์ในยุโรปได้ ตลาดต่างประเทศ
