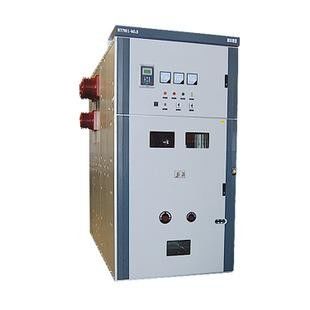

รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 33KV | จัดอันดับปัจจุบัน: | 2000A |
|---|---|---|---|
| จัดอันดับความถี่: | 50Hz | มาตรฐาน: | CCC ISO GB IEC |
| OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
| เน้น: | สวิตช์สามเฟส MV,สวิตช์ปิดล้อมโลหะ 33KV,สวิตช์ปิดผนึกโลหะ CCC |
||
การแนะนำสินค้า
ข้อมูลทางเทคนิค
| รายการ | หน่วย | ข้อมูล | |
| แรงดันไฟฟ้า | KV | 40.5 | |
| ความถี่ในการให้คะแนน | เฮิร์ตซ์ | 50 | |
| คะแนนปัจจุบัน | ก | 1250,1600,2000 | |
| คะแนนลัดวงจรทำลายปัจจุบัน | KA | 25,31.5 | |
| การให้คะแนนปัจจุบัน (สูงสุด) | KA | 63,80 | |
| 4s เสถียรภาพทางความร้อนในปัจจุบัน | KA | 25,31.5 | |
| คะแนนแบบไดนามิกปัจจุบัน (สูงสุด) | KA | 63,80 | |
| ระดับฉนวนกันความร้อน | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rms) | KV | 95 |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (สูงสุด) | KV | 185 | |
| แรงดันไฟฟ้าความถี่ไฟฟ้า 1 นาทีข้ามช่องว่างเปิด (rms) | KV | 118 | |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าข้ามช่องว่างเปิด (สูงสุด) | KV | 215 | |
| ชั้นป้องกันสิ่งที่ส่งมา |
สิ่งที่ส่งมา IP4X, ระหว่างช่อง IP2X |
||
| ขนาดตู้ (กว้าง * ลึก * สูง) | มม | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| ประเภทของ Circuit Breaker | VCB: ZN85-40.5 SF6 เซอร์กิตเบรกเกอร์ |
||
* หมายเหตุ: สวิตช์สั่งซื้อควรให้ SLD (Single-line diagram) โดยลูกค้า
ลักษณะส่วนประกอบหลัก:
VS1-40.5 เบรกเกอร์สูญญากาศในร่ม
แรงดันไฟฟ้า: 40.5kV
ปัจจุบัน: 630 1250 1600 2000 2500A
กระแสไฟฟ้าลัดวงจร: 20 25 31.5KA
อายุการใช้งานของเครื่องจักร: 20,000 ครั้ง
KNKONG VS1-40.5 ข้อมูลทางเทคนิค
| รายการ | หน่วย | วันที่ |
| แรงดันไฟฟ้า |
KV |
40.5 |
| จัดอันดับความถี่พลังงานระยะสั้นทนต่อแรงดันไฟฟ้า (1 นาที) | 95 | |
| แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า (สูงสุด) | 185 | |
| ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 |
| จัดอันดับในปัจจุบัน | ก | 1250 1600 2000 2500 4000 |
| จัดอันดับกระแสไฟฟ้าลัดวงจรที่ลัดวงจร | KA | 25 31.5 |
| ทนต่อกระแสไฟฟ้าได้ในเวลาสั้น ๆ | 25 31.5 | |
| จัดอันดับเวลาต่อเนื่องระยะสั้น | s | 4 |
| คะแนนสูงสุดทนต่อปัจจุบัน | KA | 63 80 |
| จัดอันดับกระแสไฟฟ้าลัดวงจรปิด | 63 80 | |
| จัดอันดับกระแสดร็อปเอาท์ธนาคารตัวเก็บประจุแบบเดี่ยว / แบบย้อนกลับ | ก | 630/400 |
| เวลาเปิด (โวลต์ที่กำหนด) | นางสาว | 35 ~ 60 |
| เวลาปิด (พิกัดโวลต์) | 50 ~ 100 | |
| ชีวิตเครื่องกล | ครั้ง | 20000 |
| จัดอันดับเวลาพักสำหรับกระแสไฟตกแบบสั้นที่ได้รับการจัดอันดับ | s | 20 |
| แรงดันไฟฟ้าที่ใช้งานได้ | วี | AC110 / 220 DC110 / 220 |
| กระแสไฟฟ้าสูงสุดของมอเตอร์เก็บพลังงาน | ว | 230 |
| ความเร็วในการเปิดเฉลี่ย | นางสาว | 1.6 ~ 2.0 |
| ความเร็วในการปิดเฉลี่ย | 0.5 ~ 0.8 | |
| ขั้นตอนการดำเนินการจัดอันดับ |
เปิด 0.3 วินาที - ปิด open-180s- เปิดปิด |
Knkong Electric ได้จัดหาสวิตช์ 33KV สำหรับตลาดต่างประเทศมานานกว่า 10 ปี
