รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 12KV 24KV | หมุนเวียน: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| ทำลายปัจจุบัน: | 25KA | พิมพ์: | ประเภทคงที่ |
| มาตรฐาน: | GB, IEC, ISO | โรงงาน: | ก้อง-ไฟฟ้า |
| เน้น: | 1250A เบรกเกอร์ในร่ม,เบรกเกอร์ในร่ม 25KA,เสาฝังตัว 12KV เซอร์กิตเบรกเกอร์ |
||

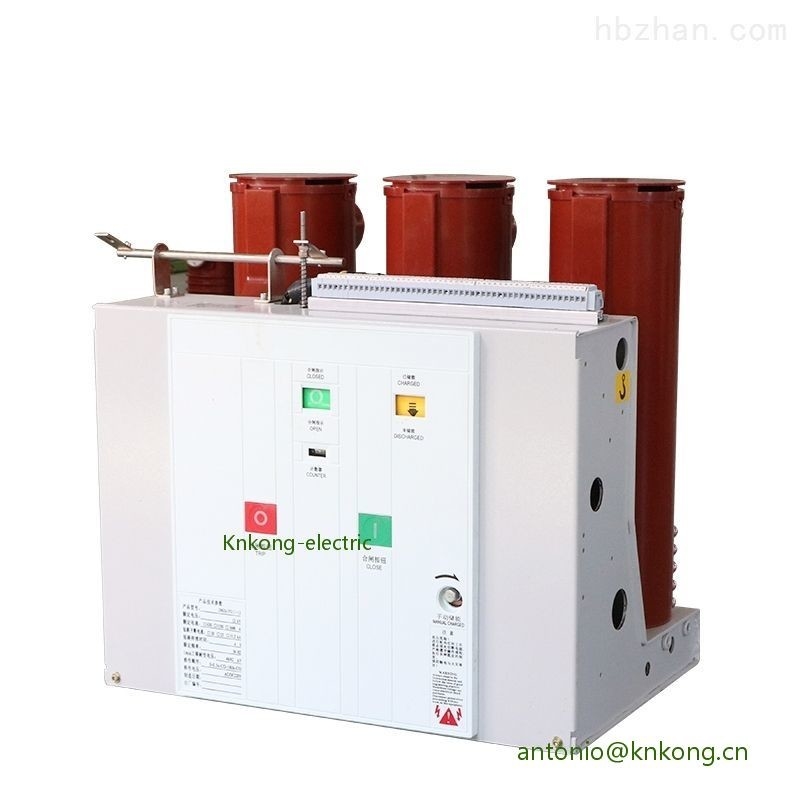

VS1-12KV 1250A ในอาคาร VCB 25KA พร้อมเสาฝังตัว
แรงดันไฟฟ้า: 12KV 24KV
ปัจจุบัน: 630A 1250A 2000A
กระแสไฟแตก: 20KA
ประเภท: แก้ไข
ภาพรวมผลิตภัณฑ์
เครื่องตัดวงจรสุญญากาศรุ่น VS1-12 ที่ผลิตโดย KNKONG-ELECTRIC ใช้สำหรับสวิตช์เกียร์ในร่มขนาด 12kV, 24KV สามเฟส AC 50Hz/60Hz ซึ่งเป็นหน่วยป้องกันและควบคุมที่ดีที่สุดสำหรับสถานประกอบการอุตสาหกรรมและเหมืองแร่ และอุปกรณ์สถานีย่อยกลไกการทำงานของสปริงของเบรกเกอร์คือการออกแบบเฟรมอิสระแบบแยกส่วน ซึ่งมักใช้ในสวิตช์เกียร์คงที่ KYN28-12 (24)เซอร์กิตเบรกเกอร์เหล่านี้สามารถติดตั้งแบบตายตัวหรือใช้กับรถเข็นได้เมื่อใช้รุ่นที่ถอดได้
พารามิเตอร์ทางเทคนิค
| ไม่. | สิ่งของ | หน่วย | พารามิเตอร์ | ||||||
| 1 | แรงดันไฟฟ้า | KV | 12 | ||||||
| 2 | จัดอันดับความถี่ | Hz | 50/60 | ||||||
| 3 | | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (rm s) |
KV | 42(เฟสต่อเฟส เฟสต่อโลก) | |||||
| แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด) | 75(เฟสต่อเฟส เฟสต่อแผ่นดิน) | ||||||||
4 | |
อา | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | พิกัดกระแสไฟลัดวงจร |
KA | 20 | 25 | 31.5 | 40 | |||
| 6 | จัดอันดับระยะเวลาอันสั้นทนต่อกระแส | 20 | 25 | 31.5 | 40 | ||||
| 7 | พิกัดกระแสไฟลัดวงจร | 50 | 63 | 80 | 100 | ||||
| 8 | จัดอันดับสูงสุดทนต่อกระแส | 50 | 63 | 80 | 100 | ||||
| 9 | ระยะเวลาที่กำหนดของการลัดวงจร | ส | 4 | ||||||
| 10 | ลำดับการดำเนินงานที่ได้รับการจัดอันดับ | O-0.3sO/C-180s-O/C | |||||||
| 11 | แบ่งเวลาของกระแสลัดวงจรที่กำหนด | ไทม์ส | 30/20 ครั้ง (40KA) | ||||||
| 12 | ความทนทานทางกล | Ops | 20000 | ||||||
| 13 | จัดอันดับธนาคารตัวเก็บประจุเดี่ยวทำลายปัจจุบัน |
อา | 630 | ||||||
| 14 | จัดอันดับธนาคารตัวเก็บประจุแบบ back-to-back ทำลายปัจจุบัน | 400 | |||||||
| 15 | กระแสไฟฟ้าขัดข้องแบบดับเบิ้ลเอิร์ ธ | 27.4 | |||||||
| 16 | การกัดเซาะการสัมผัสสูงสุดที่อนุญาต |
มม | 3 | ||||||
| 17 | ช่องว่างระหว่างผู้ติดต่อที่เปิดอยู่ | 10±1 | |||||||
| 18 | เกินจังหวะ | 3.5±0.5 | |||||||
| 19 | การเปิดและปิด 3 เฟสไม่พร้อมกัน | นางสาว
| ≤2 | ||||||
| 20 | ระยะเวลาตีกลับของการปิดการติดต่อ | ≤2 | |||||||
| 21 | ความเร็วทำลายเฉลี่ย (ทำลายทันที 6 มม.) | นางสาว
| 1.1±0.2 | ||||||
| 22 | ความเร็วในการทำเฉลี่ย | 0.8±0.2 | |||||||
| 23 | ทำเวลา | นางสาว
| ≤100 | ||||||
| 24 | หมดเวลา | ≤50 | |||||||
25 | |
ม Ω | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | ติดต่อความกว้างของการตีกลับ | มม | ≤2 | ||||||
27 | พิกัดแรงดันไฟฟ้า | จัดอันดับแรงดันไฟฟ้าปฏิบัติการ(V)AC/DC |
วี | 24* | 110 | 220 | |||
| ขอบเขตของแรงดันใช้งานปกติ | เปิด:65%-120% แรงดันไฟฟ้า ในกรณีที่แรงดันไฟฟ้าต่ำกว่า 30% แรงดันไฟฟ้า ไม่อนุญาตให้เปิดการทำงาน | ||||||||
| 28 | แรงดันไฟฟ้าของมอเตอร์เก็บพลังงาน | วี | AC110/220,DC110/220 | ||||||
| 29 | เวลาเก็บพลังงาน | ส | ≤15 | ||||||
