รายละเอียดสินค้า:
|
แรงดันไฟฟ้า: | 12/24 / 36kV | จัดอันดับปัจจุบัน: | 630A 1250A |
---|---|---|---|
จัดอันดับความถี่: | 50Hz | มาตรฐาน: | GB ISO |
OEM / ODM: | สอบถามรายละเอียดเพิ่มเติมทางอีเมล | โรงงาน: | KNKONG |
แสงสูง: | ยูนิตหลัก GIS SF6 MV Ring,ยูนิตหลักของวงแหวน MV HXGN15,แผงไฟฟ้า SF6 RMU |

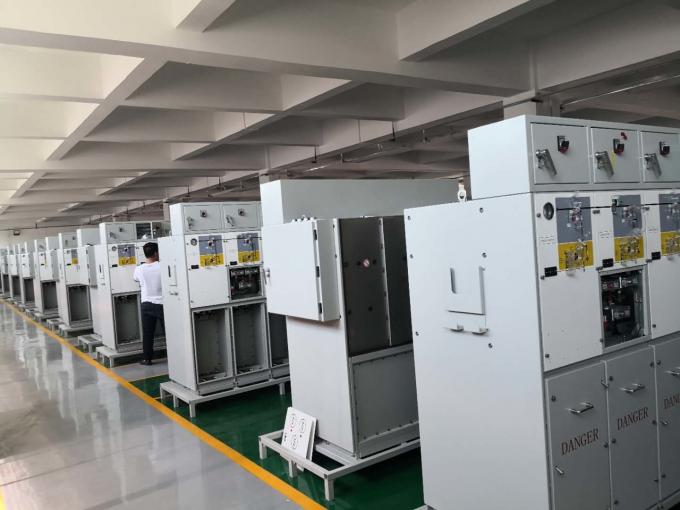

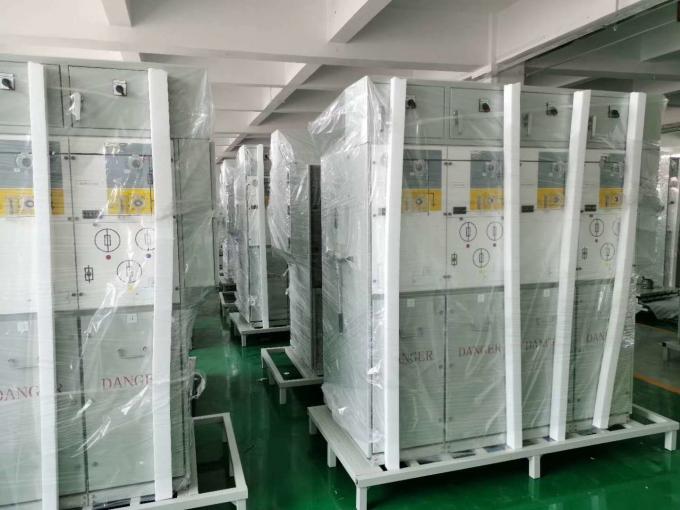

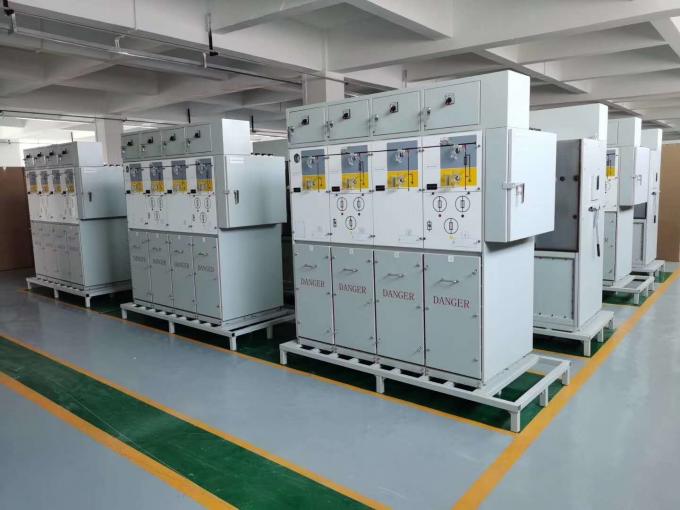

GIS SF6 รุ่น HXGN15 ซีรีส์สวิตช์เกียร์ 12/24 / 36KV 630A 1250A แผง MV GB ISO
การแนะนำสินค้า
ทั่วไป
สิ่งที่เรียกว่า "ตู้เครือข่ายแบบวงแหวน" หมายความว่าแต่ละสาขาการกระจายจะมีตู้สวิตช์ (ตู้สวิตช์ขาออก) และบัสบาร์ของตู้สวิตช์นี้ก็เป็นส่วนหนึ่งของลำต้นของวงแหวนด้วยกล่าวอีกนัยหนึ่งสายลำตัวของวงแหวนประกอบด้วยบัสบาร์ของตู้เต้าเสียบแต่ละตู้ตู้เต้าเสียบแต่ละตู้เรียกว่า "ตู้เครือข่ายแบบวงแหวน"ในความเป็นจริงหากคุณนำตู้เครือข่ายวงแหวนออกเพียงอย่างเดียวคุณจะไม่เห็นความหมายของ "เครือข่ายวงแหวน"
สภาพแวดล้อมการบริการ
1. อุณหภูมิอากาศ: -35 ℃ ~ + 40 ℃
2. ความชื้น: ความชื้นเฉลี่ยรายเดือน 95%;ความชื้นเฉลี่ยรายวัน 90%
3. ระดับความสูง: ≤ 2500 ม
4. อากาศโดยรอบไม่มีมลพิษจากก๊าซที่มีฤทธิ์กัดกร่อนและไวไฟไอ ฯลฯ
5. ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง
ข้อมูลทางเทคนิค
ไม่ | สิ่งของ | หน่วย | พารามิเตอร์ | |||
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 | 36 | |
2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิร์ตซ์ | 50/60 | |||
3 | จัดอันดับในปัจจุบัน | ก | 630 (1250 *) | |||
4 |
ความถี่ไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้า |
เปียก | กิโลโวลต์ | 38 | 50 | 70 |
แห้ง | กิโลโวลต์ | 48 | 60 | 85 | ||
5 | แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125/150 | 170 | |
6 | จัดอันดับกระแสไฟฟ้าลัดวงจรทำลาย (สูงสุด) | kA | 80 | 63 | 63 | |
7 | จัดอันดับโหลดที่ใช้งานอยู่และกระแสไฟตัดวงจรปิด | ก | 63 | 50 | 50 | |
8 | จัดอันดับการถ่ายโอนในปัจจุบัน | ก | 1700 | 1200 | 1200 | |
9 | จัดอันดับลัดวงจรทำให้กระแส (สูงสุด) | kA | 80 | 63 | 63 | |
10 | สายเคเบิ้ล (เส้น) กำลังชาร์จไฟขาด | ก |
50 และ 10 50/10 |
|||
11 | ค่าสายเคเบิลทำลายกระแสไฟฟ้าในความผิดพลาดของการต่อสายดิน | ก | 20 | 20 | 20 | |
12 | จัดอันดับทนต่อปัจจุบัน (สูงสุด) | kA | 80 | 63 | 63 | |
13 | เวลาสั้นทนต่อกระแส (2 วินาที) | kA | 25 | 20 | 20 | |
14 | อายุการใช้งานของกลไก | ครั้ง | 5,000 | พ.ศ. 2543 | พ.ศ. 2543 |
หมายเหตุ: สำหรับการลัดวงจรและกระแสไฟฟ้าสูงสุดจะขึ้นอยู่กับการรวมกันของ Fuse plus
