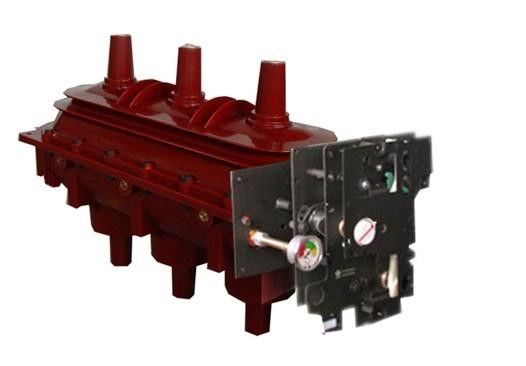

ซัลเฟอร์เฮกซาฟลูออไรด์เซอร์กิตเบรกเกอร์ GIS / RMU SF6 เบรกเกอร์สูญญากาศ

ซัลเฟอร์เฮกซาฟลูออไรด์เบรกเกอร์ SF6 disconnector สำหรับ GIS / RMU

การแนะนำสินค้า

เบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์เป็นสวิตช์เกียร์ที่ปราศจากน้ำมันซึ่งใช้ก๊าซ SF6 เป็นสื่อฉนวนและตัวกลางในการดับเพลิงประสิทธิภาพของฉนวนและลักษณะการดับเพลิงสูงกว่าเบรกเกอร์วงจรน้ำมันมากเนื่องจากราคาที่สูงขึ้นและความต้านทานต่ำต่อก๊าซ SF6 การใช้งานการจัดการและการใช้งานจึงมีความต้องการสูงดังนั้นการใช้งานในแรงดันไฟฟ้าปานกลาง (35, 10kV) จึงไม่กว้างพอและส่วนใหญ่จะใช้สำหรับระดับแรงดันไฟฟ้าที่สูงกว่า 110kV



โครงสร้าง

ประเภทถัง: ข้อดีของเบรกเกอร์หลายน้ำมันแบบกล่องถูกนำมาใช้มีการติดตั้งเบรกเกอร์และหม้อแปลงเข้าด้วยกันโครงสร้างมีขนาดกะทัดรัดทนต่อแผ่นดินไหวและความต้านทานต่อมลภาวะได้ดี แต่ซีรีส์ไม่ดีโครงสร้างเฟสเดียวของเบรกเกอร์ SF6 ชนิดถังจีน LW-220 แสดงในรูป "เบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์"เบรกเกอร์ประเภทนี้เป็นประเภทประกอบย่อยสามเฟสเฟสเดียวประกอบด้วยฐานบุชพอร์ซเลนฉนวนหม้อแปลงกระแสและเปลือกที่ติดตั้งห้องดับเพลิงอาร์คแตกหักเดี่ยวแต่ละเฟสมีกลไกไฮดรอลิกและตู้ควบคุมซึ่งสามารถทำงานแยกกันและสามารถทำงานได้สามขั้นตอนผ่านการควบคุมด้วยไฟฟ้าเบรกเกอร์ใช้ห้องดับเพลิงแบบโค้งตามยาวสองทางเมื่อเปิดกระบอกสูบและหน้าสัมผัสที่เคลื่อนย้ายได้จะถูกขับเคลื่อนให้เคลื่อนที่ผ่านกลไกการส่งกล่องแขนห้องดับเพลิงเต็มไปด้วยก๊าซ SF6 ที่มีความดัน 6 เกจ (20 ° C)
